І сьогодні поговоримо про конструкцію, яку в 1919 році створив Адольф Фуррер (а заразом продовжимо розповіді про зброю, розроблену цим плідним і оригінальним конструктором).

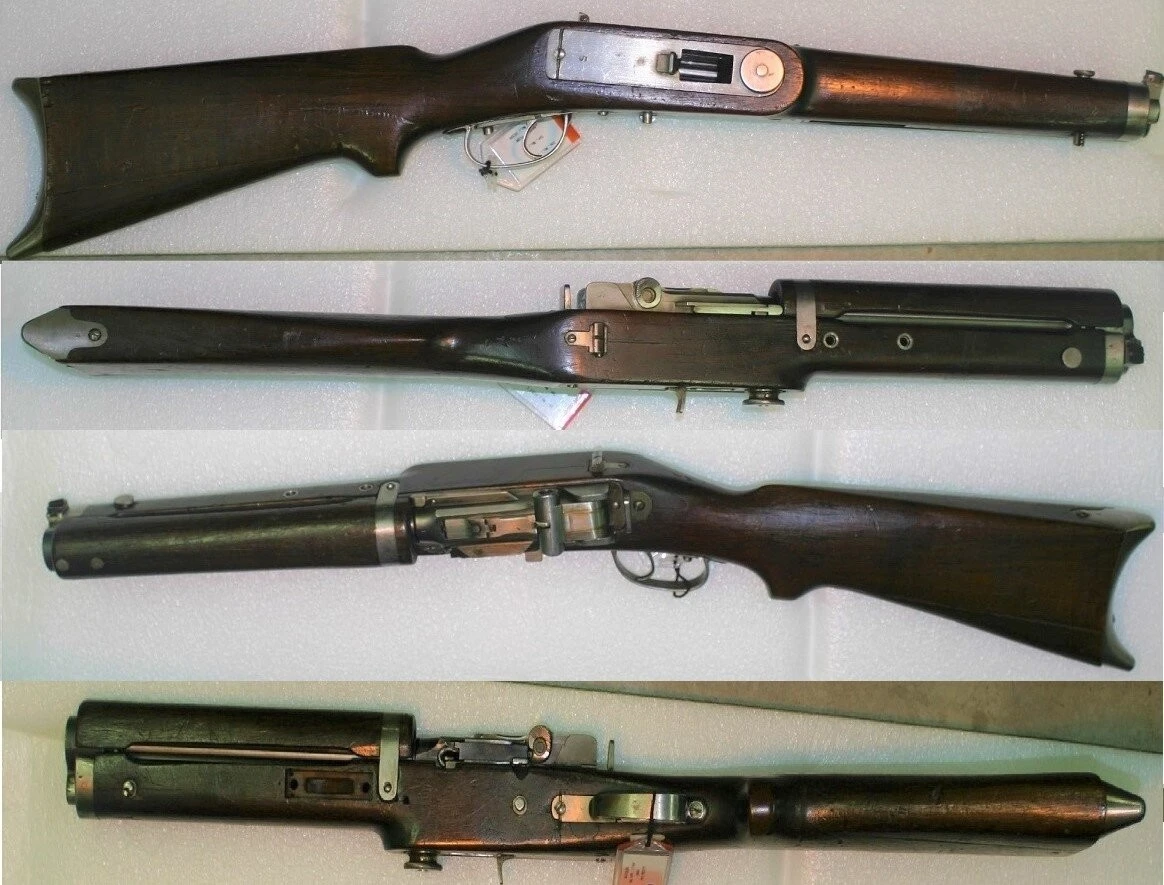

Пістолет-кулемет Фуррера зр. 1919 року. Зверху донизу: вид праворуч, вид зверху, вид зліва, вид знизу.

Невелике введення

Як відомо, до середини Першої Світової війни протиборчі сторони, що глибоко окопалися, зрозуміли, що в цих умовах допомогти їм може тільки автоматична зброя, і зайнялися її створенням - у міру технічних і конструкторських здібностей. Хтось (як наприклад, Луїс Шмайссер у Німеччині) створював пістолет-кулемет, хтось (як, наприклад, Володимир Федоров) створював автомат, ну а хтось (як, наприклад, безіменні австрійські та угорські конструктори) просто намагався об'єднати два самозарядні пістолети в один пістолет-пуле. і пістолет Фроммера зр.

У 1919 році в цьому процесі вирішив взяти участь і Адольф Фуррер, зброяр, який працював у швейцарській компанії "Ваффен фабрик Берн" (Waffenfabrik Bern, вона ж W + F Bern), який запропонував швейцарським військовим пістолет-кулемет власної та оригінальної конструкції:

Особливості конструкції

В основу своєї системи Адольф Фуррер поклав безсмертний витвір Георга Люгера: автоматика швейцарського твору працювала на короткому ході ствола, а система замикання була важеля. Не став Адольф Фуррер морочитися і з патроном, вважаючи, що патрона 7,65х21 мм Люгер буде цілком достатньо (при стрільбі з пістолета куля вагою 6 г розганялася до 365 м/с з енергією 400 Дж).

А ось далі йшли нюанси.

По-перше, Адольф Фуррер поставив свою систему важелів, яка, хоча працювала так само, як і у Георга Люгера, але мала додатковий важіль, що зв'язує два інших важелі зі ствольною коробкою і що розташовувався перпендикулярно до них (система була запатентована і ставилася Фуррездних, на інших,

По-друге, Адольф Фуррер повернув цю систему на 90 град, так, щоб важелі складаються з лівого боку, а не вгору.

Зроблено це було з однієї простої причини: коробчатий вигнутий магазин, який був сконструйований Фуррером для живлення своєї системи, був розрахований на 40 набоїв і був банально великий для примикання знизу, а тому примикався збоку праворуч (ну і, звичайно, не можна забувати про надійність подачі).

Стріляні гільзи викидалися вліво в отвір, що відкривалося під час складання затвора.

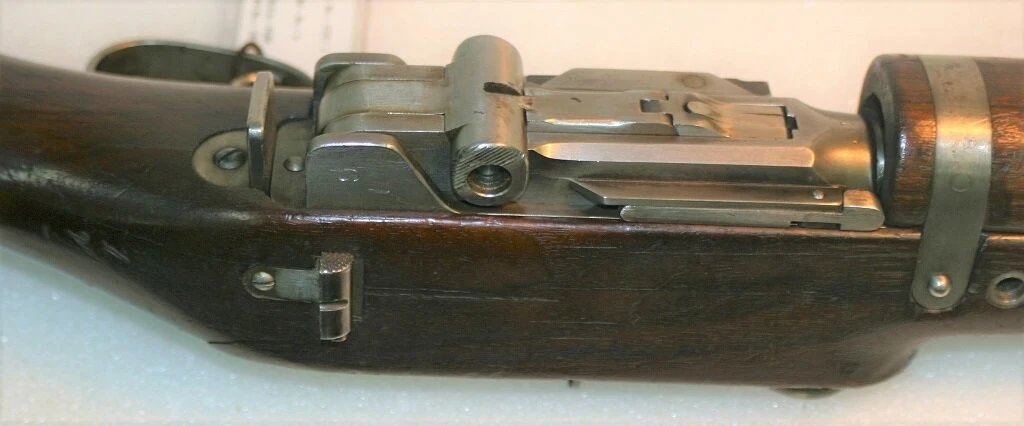

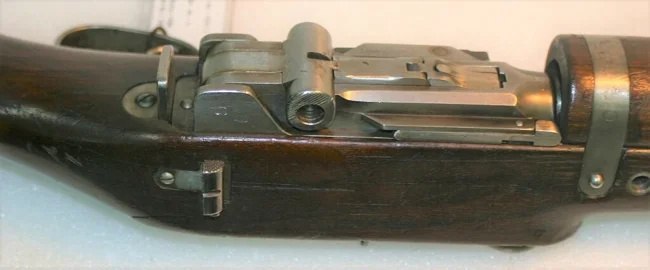

Затвор пістолета-кулемета Фуррера.

По-третє, Адольф Фуррер вирішив підвищити надійність роботи автоматики, "підперши" її газовим прискорювачем з масивним надульником і системою передачі енергії, розташованої паралельно стовбуру зліва. Система прискорювала відкат стовбура назад (ствол був подовжений і, відповідно, поважчав).

По-четверте, пістолет-кулемет мав прапорцевий перекладач режиму вогню (самозарядний та автоматичний), котрий конструктор розташував зверху, перед цілком.

Прицільні пристрої складалися з мушки і цілика.

Останнім нюансом пістолета-кулемета Фуррера було те, що прицільні пристрої були зміщені вправо, оскільки вправо (щодо центральної осі зброї) було зміщено стовбур і приклад. Ліву частину пістолета-кулемета займали важільний механізм та газовий прискорювач.

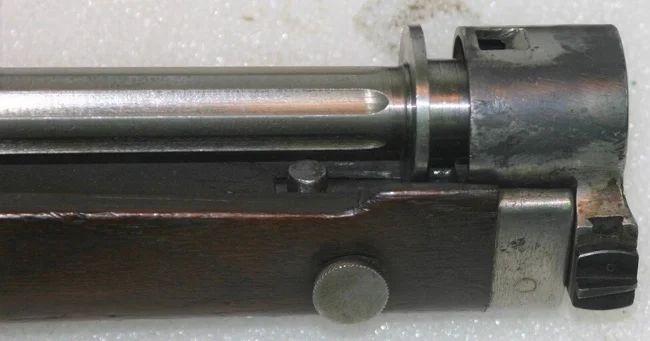

Газовий прискорювач пістолета-кулемету без накладки. Зверніть увагу на надульник і зміщену вправо мушк

До цього додавались дерев'яна ложа гвинтівкового типу, дерев'яні стовбурові накладки, що приховують стовбур і газовий прискорювач і сошка з дерев'яною рукояттю.

Остання деталь була абсолютно необхідна: зброя важила не так, щоб багато, 4,8 кг (без набоїв), але з балансом була повна біда. Так що передбачалося, швидше за все, встановлення зброї на якомусь механізмі (наприклад, літаку).

Технічні характеристики

Довжина загальна 790 мм

Вага б/п 4,8 кг

Патрон 7,65х21 Люгер

Дальність до 150 м

Швидкострільність до 1.200 в/м

Місткість магазину 40 патронів

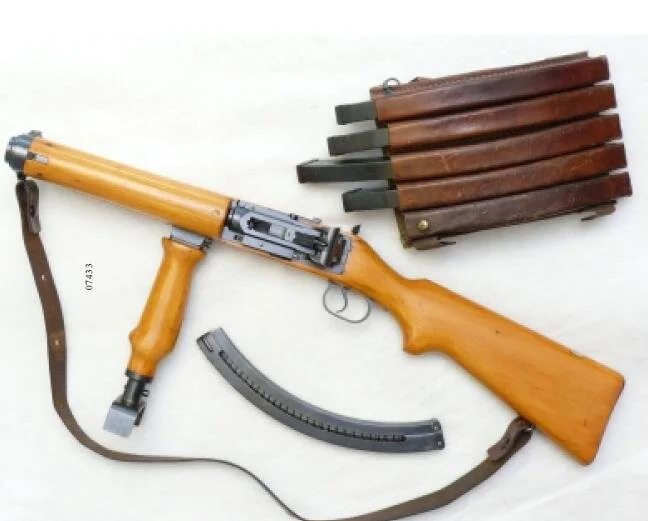

Пістолет-кулемет Фуррера зр. 1919 року.

Доля зброї

Пістолет-кулемет Фуррера був представлений швейцарським військовим та відправлений на військові випробування (орієнтовно у кількості не більше 100 одиниць).

Показав він непогано, але швейцарські військові від нього розсудливо відмовилися, вважаючи, що пістолет-кулемет Луїса Шмайссера зр. 1918 (МП-18) і виглядає краще, і сконструйований простіше, і коштує дешевше.

Зброя знаходилася на зберіганні до 1962 року, потім була оголошена застарілою. 69 одиниць було знищено. Цілком випадково збереглося кілька штук (один (під номером 1) зберігається в англійському Лідсі (верхні фото), ще один (останнє фото) у музеї замку Морж у Лозанні). Цікавий нюанс: на "англійському" пістолеті-кулеметі (№1) перекладача режиму вогню немає.
