Способы как отмотать остановить электросчетчик. Для тех кто не хочет платить по новым тарифам :)
Описание : Если к примеру, построен дом и у абонента есть желание в дальнейшем пользоваться электроэнергией нахаляву, есть реальная возможность реализовать это. Для этого можно купить счетчик, сорвать пломбы, найти провод питания катушки напряжения (для индукционных -тонкий провод идущий от двух крайних правых клеммы ), провод измерения напряжения (для электронных). Разрезать его и впаять в разрыв геркон с нормально-замкнутым контактом не менее 100 mA (копеечная радиодеталь), приклеить его в укромном месте внутренний части, кожу счетчика. Можно в место геркона врезать сопротивление малой мощности. Изменяя его сопротивление можно регулировать погрешность счетчика от 0 до 100%. Собрать счетчик . Отнести его в центр стандартизации там его поверят и опломбируют. Установить счетчик и заключить договор. При необходимости поднести небольшой магнит поближе к геркону и диск счетчика остановится. Желательно потренироваться заранее. Можно также сломать уже, установленный счетчик , сразу дать заявку на его замену (абоненту придется заплатить за замену счетчика и за безучетное пользование со времени подачи заявки ), предложить установить новый счетчик .
В принципе, в место геркона, можно вставить маленькое устройство дистанционного отключения. Хоть радио, хоть ИК, как в пульте от телека.
Плюсы: Обнаружить практически не возможно (при убранном магните), а если даже и всплывет, всякую ответственность с абонента снимут подлинные пломбы государственной поверки и протокол поверки счетчика .Пригоден и для трехфазной сети.
Минусы: Способ мало пригоден при установки счетчика на лестничной клетке (особенно с герконом). Необходимость в манипуляциях с пломбами госповерки
Описание: Если, к примеру, построен дом .Покупается два счетчика типа СО-И446 один новый пятиразрядный, другой четырехразрядный (4 цифры до запятой 1 после). Вынимаем панель из четырехразрядного и устанавливаем ее в пятиразрядный счетчик. Также необходимо аккуратно переписать передаточное число счетчика на старое (в надписи типа 1kW.h=1200 оборот.диска 1200 изменить на 600 к примеру) . Затем нести счетчик в поверку .Лаборант, как и проверяющий энергосбыта, замеряют погрешность счетчика по количеству оборотов диска на ед.времени (оно остается в норме), а счетный механизм показывает количество энергии в 10 раз меньше потребленной. Можно также менять бирки на трансформаторах тока на бирки с меньшим коэффициентом трансформации (для трехфазного учета).
Плюсы: Обнаружить практически не возможно, если даже и всплывет всякую ответственность с абонента снимут подлинные пломбы государственной поверки и протокол поверки счетчика . Пригоден и для трехфазной сети.
Минусы: Может не пройти при поверке (но можно обратиться в другую лабораторию). Необходимость в манипуляциях с пломбами госповерки
Описание: Разобрать счетчик ( разряды: 1234,5), выкусите половину (через один ) зубчиков шестерни между 4 и 3 или 3 и 2 разрядами. Счетчик будет учитывать половину потребленной электроэнергии .Далее см. Способ № 3.
Плюсы: Обнаружить практически не возможно, если даже и всплывет всякую ответственность с абонента снимут подлинные пломбы государственной поверки и протокол поверки счетчика .Пригоден и для трехфазной сети.
Минусы: Не обнаружены.
Описание: При плотном поднесение сильного постоянного магнита к задней части кожуха счетчика происходит сильная вибрация магнитной системы счетного механизма, в результате чего его заклинивает .Магнит после этого убирают (необязательно), какое-то время счетчик работать не будет. Работоспособность счетчика восстанавливается , не сильным постукиванием по его корпусу .Счетчик должен отставать от панели на достаточное расстояние (правилами не ограничивается).
Плюсы : Ни каких изменений схем учета.
Минусы: Возможен выход счетчика из строя , в этом случае абонент может своевременно дать заявку на замену счетчика.
Описание: Для частных домов .Скрывается небольшой участок вводного кабеля .На этом участке подключается параллельно магнитный пускатель ампер на 50 (в зависимости от вашего аппетита), катушку магнитного пускателя запитать от сети дома, после счетчика и автоматов (можно использовать тиристорный пускатель он надежнее и абсолютно бесшумный). К выходным клеммам пускателя, можно подключить часть розеток в доме или отдельные токоприемники.
Плюсы: При проверке проверяющий отключит вводной автомат (выкрутит пробки) и пойдет по розеткам, а так как пускатель уже будет выключен, напряжения в левых розетках не будет. Не покажет и прибор для поиска проводки под напряжением типа "поиск". Если пускатель магнитный, обеспечивается звукоизоляция и противопожарная защиту.
Минусы: Необходимость разделывать вводной кабель (при требование энергосбыта , чтобы кабель прослеживался, но замаскировать пускатель можно, поверьте на слово).
NEW Самый дубовый способ. Подходит только для домов Чешского проекта. На одной розетке на кухне есть один лишней провод – рассчитан конструкторами как заземление. Находим его второй конец на щитке и подключаем к общий фазе. Далее думаю не трудно. Подключаем его на фазную клемму в розетке и….. Розетка не учитывается счетчиком. Если грянет ревизия, не один электрик не разберется какой провод на щитке в какую квартиру идет.
Описание: Индукционные счетчики имеют огромную отрицательную погрешность при наклоне 90 градусов от вертикали, панель для счетчика, изготавливается с возможностью наклона (на петле ).
Плюсы: Ни каких изменений схем.
Минусы: Только для частных домов.
Описание: Данный способ проверен для однофазного электромеханического счетчика типа СО-ЭАК2М год выпуска 1994.
Способ состоит в следующем: нужно мощный постоянный магнит приложить к передней панели счетчика, в области серийного номера, над болтиком. Постоянный магнит притягивает ротор шагового двигателя, в результате последний не проворачивается.Таким образом вы должны создать внешнее магнитное поле сильнее чем нутренние.Как показала практика магнит лучше брать из 25-ватного динамика. Возможно стоит поэкспериментировать над другими электромеханическими счетчиками (есть классический механический счетный механизм но нет диска,если прислушаться эти счетчики должны тикать при нагрузке) в том числе трехфазными типа СЭТ, ЦЭ, ...
Плюсы: Ни каких изменений схем. и т.д.
Минусы: Пригоден только в тех случаях когда есть свободный и незаметный для окружающих доступ к счетчику
Best regards Constantyn Herasymenko
Способ № 11 "трехфазный учет-2".
Описание: Данный способ позволяет пользоваться безучетно и безгранично одной фазой после трехфазного счетчика без разборки счетчика, при сохранности всех пломб в т. ч. на вводном ком.аппарате и без разделки вводного кабеля.
Известно что полное сопротивление обмоток напряжения счетчика на постоянном токе гораздо меньше чем на переменном. Исходя из этого мы можем оборвать (сжечь) одну из трех напряженческих обмоток трехфазного электросчетчика. Конечно поверженный измерительный элемент больше никогда не будеть считать энергию. Для реализации необходимо сделать утроитель напряжения сети-выпрямитель, который подключается к одной обмотке измерительного элемента (напр. ф.А). Делается это согласно рис.1. Напряжение должно быть утроенное чтобы обмотка напряжения сгорела достаточно быстро без наличия сажи и дыма при нагреве обмотки. Схема выпрямителя-утроителя на рис.2.
Минусы: После этой операции счетчик частично выходит из строя. Не пригоден для электронных счетчиков.Не возможно устранить безучетное пользование.
NEW Еще опыт по выведению из строя электронных счетчиков (из присланного):
Предисловие.
Тут на днях пришлось изобрести свой способ приведения счетчиков в неисправное состояние. Дело такое: живу в деревне, и электрики навещают нас где-то раз в год (напомнить, что пора платить, ну и показания снять). В прошлом году, когда они уехали, я просто поставил левую фазу и весь год пользовался бесплатно. Но случился склероз... забывал я счетчик хоть изредка включать. Потом еще и знакомый стуканул электрику, что стоит у меня счетчик. А электрик - большая сволочь, захотел устроить показательное разоблачение. Все дело в том, что в деревне живу я один, и трансформатор на деревню тоже один, а в них, как известно тоже есть счетчики. И показания наших счетчиков естественно сильно не совпадали. В общем - единственный вариант - как-то сломать счетчик (типа сам). И сказать, что не заметил, как он накрылся. Пломбы трогать было нельзя... сразу бы докопался.
Метод
Электрошока у меня не было, так что думал я думал.... Разобрал свою старую СВЧ (самсунг, модель забыл). Взял весь блок с трансформаторами, излучателем, управлением ( на вес - килограмм 5). Вокруг излучателя сделал из кровельного железа отражатель (чтоб самого не поджарило). Установил все это сбоку счетчика (чтоб фронтальная пластина не мешала). И облучал на мощности 40% (100% - 1100Вт). На 40% - для того чтоб сильно не искрило. Где-то 6 мин это продолжалось.Счетчик встал. Светодиоды не горели вообще. Внешне - все чисто. Модель счетчика - ЦЭ6807 - 1П (электронный). После операции СВЧ была благополучно собрана обратно. Комиссия порыскала (фазу я снял конечно), поорала, что нужно было сразу сказать про неисправный счетчик и прописала мне 110кВт в месяц за прошедший год проплатить (реально было где-то 900). С приборами лазали... левую проводку искали...))). Поставили мне новую зверушку - ЦСЭ1-1ПКЯ, весь такой зализанный серый с синим и половина прозрачная (прям Apple).
Такой вот идиотичный метод.... я думаю, они будут долго думать что случилось со счетчиком...))). Думаю подойдет тем, у кого нет электрошока (а СВЧ есть почти у всех). Да и от электрошока, читал, сейчас защиту делают. А от СВЧ - только железный ящик поможет.
Замедление оборотов трехфазного электросчетчика можно осуществить следующим способом: Берем не электролитический конденсатор 200 мкф, 630 V . Последовательно включаем конденсатор между фазами А-В, А-С, В-С наблюдая за диском электросчетчика. При этом электросчетчик должен быть разгружен . Там где диск начнеть крутится назад оставляем конденсатор.
Этим способом можем “сэкономить” до 5 % электроенергии безучетно. При том без необходимости доступа до электросчетчика.
Основой этого способа являеться неодинаковые параметры измерительных элементов электросчетчика где разброс погрешности часто достигает от + 3% до – 3%. Реактивный ток I A - B конденсатора для элемента фазы A ( пример) совпадает с вектором напряжения А-0, а для фазы B – против вектор напряжения В-0. Всегда найдется пара фаз А-В, А-С, В-С которая удовлетворяет нашим желаниям.
В добавок скажу, что это можно сделать тоже с катушками индуктивности (дроссель), но проще посредством конденсатора. Чем больше емкость конденсатора, тем больше “экономия”.
Дмитрий. Донецк.
Описание : Как известно энергия учитываемая счетчиком определяется по формуле интеграл по времени U*I*COS ƒ . В этом способе изменяем величину U напряжение на обмотке или датчике счетчика. Для этого необходимо отключить нулевой провод от счетчика. Это достигается переламыванием жилы провода, не снимая изоляции. Для того чтобы предотвратить контакт концов жилы можно растянуть изоляцию и через шприц залить в место разрыва клей, герметик... По перемычке синего цвета нормальный ноль подключается к квартире. Так иногда делают электрики при поломке пакетного переключателя, на учет это не влияет. затем в нулевой провод идущий от счетчика к нулевой колодке надо врезать сопротивление 3...15 кОм (зависит от желания, на сколько "снизить" учет и от сопротивления обмотки напряжения счетчика. Можно в место сопротивления использовать диод. Это снизит расход в двое. Мощность сопротивления достаточна 1..3 Вт , надежный контакт тоже не требуется. Врезку можно сделать разрезав провод прикрутить сопротивление, все согнуть и хорошо замотать изолентой, чтобы было похоже на обычную скрутку, также хорошо убрать ее с глаз. Изменяя величину сопротивления можно менять погрешность счетчика от 0 до -100%. Погрешность счетчика в 99.9% при проверках не проверяется. Двух полюсный индикатор будет показывать что ноль есть.
Данный способ пригоден абсолютно к любым однофазным счетчикам. Но конечно нужен доступ к проводам да и определенные навыки надо иметь. В общем минусов, хватает.
Синим цветом указанны изменения. Данный способ оставляет огромное место для творчества.
И не забывайте, что любой диэлектрик стремиться стать проводником!
Способ № 15 . Винт

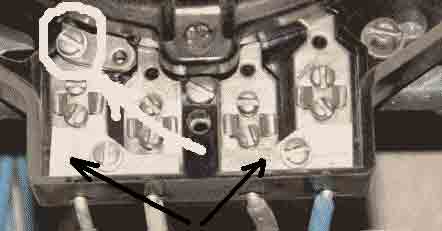

Описание : Способ самый "дубовый", но если по каким-то причинам на счетчике отсутствует крышка клеммной колодки счетчика или пломба на ней (это часто критично, для абонентов РАО ЕС), то самый простой способ остановить счетчик это отпустить винт напряжения в однофазных и отвинтить перемычки между 1и2 4и5 7и8 клеммами в трех фазных счетчиках. Этот способ размещен, так, до кучи.
Можно так же просто поменять местами провода 1 и 2 (слева) или 1и3 4и6 7и9 в трех фазных счетчиках. Счетчик будет "крутится" в обратную сторону.
Описание : Данный способ проверен для однофазного счетчика. Шунтируют токовую катушку счетчика, толстым проводом. Этот провод должен иметь сопротивление меньше, чем сопротивление токовой катушки. В данном случае речь идет о мизерных величинах сопротивления, поэтому шунт должен быть достаточного сечения. (сечение не меньше 2.5 мм^ и длинной 10 см, которым делается разводка). Шунтирование производится в верхнем отделе щита учета. На картинке соединены контакт на "пакетнике" с общей клеммой на "автомате". Теперь не весь ток течет через токовую катушку! Регулировать уменьшение вращения счетчика, можно, сильным или слабым прижатием шунта к контакту, так как площадь прижатия и сила прижатия влияет (переходное сопротивление). Этот способ довольно легко находится если шунтирующий провод не хорошо спрятан.
Еще вариант:
Еще шунт можно поместить в углубление между 1 и 2 клеммами с обратной стороны счетчика. Оно залито битумом. После "доработки" заливку надо восстановить. Если удастся развернуть счетчик, то это можно проделать не срывая пломб!
Значительного увеличение отрицательной погрешности индукционных эл.счётчиков можно добиться пропуская через их токовые катушки постоянный ток, который будет делать из сердечника токовой катушки магнит. Магнит в свою очередь вызывает торможение диска эл.счётчика. Подобный (постоянный) магнит есть в каждом индукционном эл.счётчике. Дополнительный магнит – дополнительное торможение . На рис. 1 синим цветом отмечено диск, красным – токовую цепь, зелёным – рабочее магнитное поле к которому будет подмешиваться постоянная составляющая. Чтобы просто осуществить подачу постоянного тока по токовым катушкам требуется два счётчика подключённых к одной фазе. Можно, например, «скооперироваться» с соседом, или под любым предлогом оформить дополнительный счётчик. Осуществляется это согласно схеме 2.
Рис 1.
Рис 2.
Вторичная обмотка трансформатора должна выдавать небольшое напряжение ~5 В, такое при котором ток получается равный двукратному номинальному току счётчика. Подбирается экспериментально. Дроссель необязателен, он позволяет вести учёт эл.энергии раздельно по цепям, а также сглаживает пульсацию выпрямленного тока. Число витков должно быть небольшим для избежания насыщения его сердечника. Таким способом удаётся уменьшить ход счётчика на ~30%.
Комментарий автора: Сам я для практическое применение не использовал. Но проверял на стенде. Использовал только один счётчик, чтобы проверить эффективность торможения. Диск замедлялся в раза полтора, при токе ~15А. Счётчик на 5А.
Мое мнение что схему можно реализовать как-то по другому не используя второй счетчик.
Прислал m _ v.
Способ № 18 . Два электросчетчика в одном домовладении.
При отсутствии электрической связи между внутренними распределительными сетями учет PI1 и PI2 работают нормально (если пренебречь изменённой схемой включения PI1 ). Соединив электрически между собой электрическую сеть кв.№1 и кв.№2 через штепсельные розетки и сфазировав соответствие фазы и нуля, PI1 и PI2 включатся в параллельную работу. Отключением QF1 и переводом QF2 во включенное положение, учет PI1 отключится, так как будет отсутствовать связь с питающей сетью. Установив QF3 в отключенное состояние, а QF4 - во включенное, учет PI2 будет отключен, так как по токовой катушке PI2 ток проходить не будет. При выполнении данных условий, в сетях кв.№1 и кв.№2 будет присутствовать напряжение, при включенной нагрузке электросчетчики учет потребления вести не будут .
