HK G11 оружие будущего,которое не взлетело (6 фото)

HK G11 — прототип штурмовой винтовки, разрабатывавшийся с 1968 по 1991 год. В серийное производство он так и не поступил.

В оружии использовался уникальный цикл подачи патронов.





В 1966-1967 годах в странах НАТО начались исследования в области безгильзовых боеприпасов к стрелковому оружию. Такой боеприпас позволил бы исключить из конструкции оружия механизм извлечения и выбрасывания стреляной гильзы, на который приходится большая часть отказов и задержек при стрельбе. Полностью закрытая ствольная коробка была бы защищена от попадания пыли и грязи. Безгильзовый патрон сулил к тому же значительное снижение стоимости, увеличение носимого боекомплекта и уменьшение размеров оружия

По результатам изысканий было решено, что Бундесверу нужна легкая, малокалиберная винтовка с высокой точностью стрельбы. Для обеспечения надежного поражения противника было необходимо обеспечить попадание в цель нескольких пуль, потому было принято решение о создании винтовки под безгильзовый патрон калибра 4,3 мм (позже перешли к калибру 4,7 мм) с возможностью ведения огня одиночными, длинными очередями и с отсечкой очереди по 3 выстрела. Фирма Хеклер-Кох (Heckler und Koch) и должна была создать такую винтовку, при участии фирмы Динамит-Нобель (Dynamit Nobel), ответственной за разработку нового безгильзового патрона. В конкурсе на новую винтовку также участвовали компании IWK / Mauser и ряд других немецких фирм.

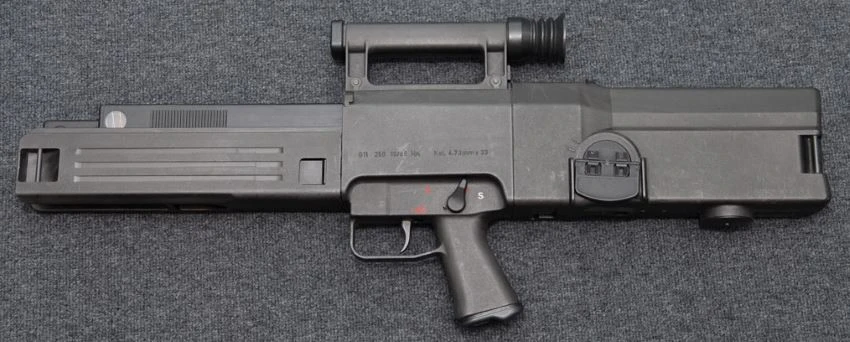

Винтовка HK G11 под безгильзовый патрон, предсерийный вариант (1989 год) Винтовка отличается возможностью крепления двух запасных магазинов по бокам от основного, над стволом.

В 1988 году первые образцы HK G11 поступили на тестирование в Бундесвер. По результатам тестирования в конструкцию HK G11 был внесен ряд изменений, в частности: прицел был сделан съемным, с возможностью его замены на другие типы прицелов; емкость магазинов была уменьшена с 50 до 45 патронов, однако появилась возможность крепления на винтовке двух запасных магазинов по обе стороны ствола; под стволом появилось крепление для штыка или сошки. Новый вариант винтовки, обозначенный как G11К2, был предоставлен немецким военным для тестирование в конце 1989 года. По результатам тестов было принято решение о постановке G11 на вооружение Бундесвера в 1990 году, однако поставки ограничились партией всего в несколько десятков штук, после чего решением германских властей программа была закрыта. Основными причинами закрытия этой программы являлся, во-первых, недостаток денег в связи с объединением двух Германий, во-вторых, значительное количество так до конца и не решенных технических проблем, и, в-третьих, требования НАТО по унификации боеприпасов, в результате приведшие к принятию на вооружение Бундесвера винтовки G 36 под патрон 5.56х45мм НАТО.

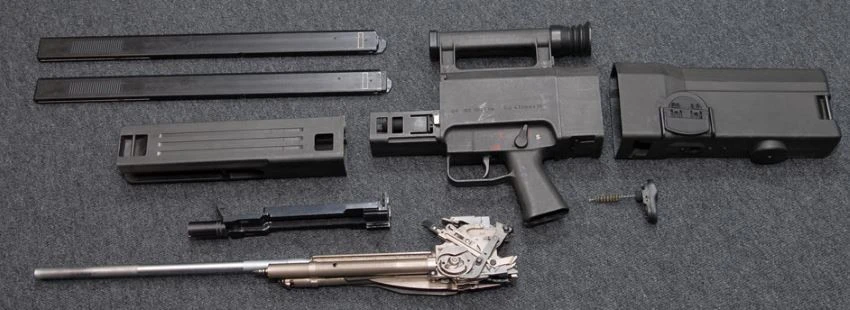

Винтовка HK G11 под безгильзовый патрон, предсерийный вариант (1989 год). Неполная разборка.

09:35

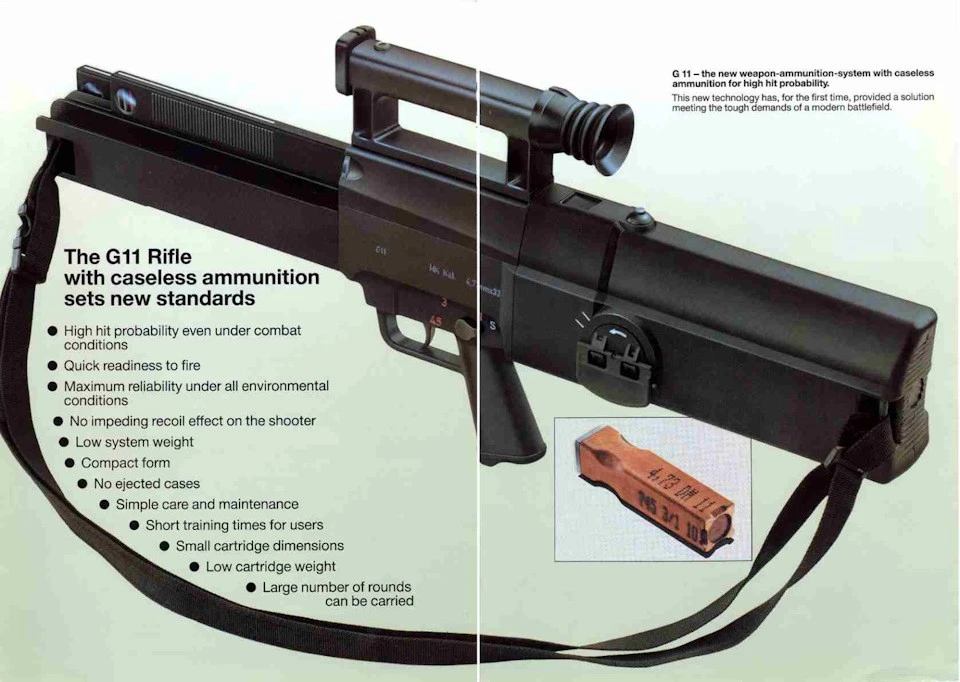

Разработка нового оружия велась под оригинальный патрон, в котором пуля была запрессована в переднюю часть призматической пороховой шашки, покрытой сгораемым лаком. На первых образцах отмечались случаи самовозгорания патронов. К середине 1980-х годов был создан телескопический патрон, в котором эта проблема была успешно устранена, что позволило избежать самовоспламенения при интенсивной стрельбе — недостаток, характерный для ранних прототипов. Калибр патрона DM 11 составлял 4,73 мм, длина — 32 мм, сторона призмы — 8 мм, масса пули — 3,25 г. Пуля полностью утоплена в метательном заряде на основе октагона, покрытом лаком. В головной части заряда размещён пластмассовый наконечник, обеспечивающий полное сгорание пороха и эффективное метание пули. Капсюль расположен позади пули, а её донце выполняет роль наковаленки. Пуля массой 3,25 г разгонялась в стволе до скорости 930–960 м/с. Благодаря шагу нарезов ствола в 155 мм пуля отличалась высокой устойчивостью на траектории: на дистанции 300 м её превышение составляло всего 0,17 м.

Конструкция HK G11.

Винтовка HK G11 выполнена по схеме «буллпап» и максимально использует преимущества безгильзового патрона. Все основные механизмы размещены внутри лаконичного пластикового корпуса обтекаемой формы, а органы управления практически не выступают над его поверхностью. В ходе испытаний конструкция, компоновка и внешний вид винтовки менялись незначительно: первый прототип имел металлический корпус с рёбрами жёсткости и пластиковые цевьё, приклад и накладку, позже появился цельный пластиковый корпус. Спусковая скоба выполнена увеличенного размера.

Автоматика работает по принципу отвода пороховых газов через отверстие в дульной части ствола. Под давлением газов назад смещается подвижная система, включающая ствол с механизмами запирания, ударным и подачи патронов из магазина. Благодаря «вывешенному» положению подвижных частей внутри корпуса и принципу «линейной отдачи» смещение оружия при выстреле минимально. Возвратная пружина расположена под стволом.

Питание осуществляется из однорядного магазина на 50 патронов, размещённого горизонтально над стволом. Применена оригинальная система подачи и запирания с использованием вращающегося патронника: патроны в магазине располагаются вертикально, носком пули вниз. Патронник выполнен в виде сквозного диаметрального канала в стальном цилиндре, который вращается в вертикальной плоскости. Позади цилиндра находится неподвижный относительно ствола затвор с ударником. В исходном положении патронник соосен каналу ствола. При откате после выстрела цилиндр поворачивается на 90°, и канал занимает вертикальное положение. Следующий патрон подаётся в патронник из магазина специальным рычагом, а через нижний вертикальный канал удаляются пороховые газы или осечный патрон. Затем цилиндр возвращается в рабочее положение, патронник совмещается с осью ствола, ударник накалывает капсюль — происходит выстрел. Для ручного перезаряжания предусмотрена складная поворотная рукоятка слева позади пистолетной рукоятки. Кнопка защёлки магазина расположена сверху приклада. Ударно-спусковой механизм позволяет вести одиночный и непрерывный огонь, а также фиксированные очереди по три выстрела. Двухсторонний флажковый переводчик-предохранитель находится над пистолетной рукояткой и имеет четыре положения: «S» — предохранитель, «1» — одиночный огонь, «3» — очередь по три выстрела, «50» — непрерывный огонь.

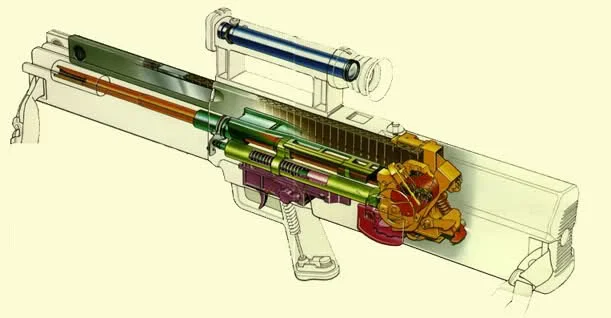

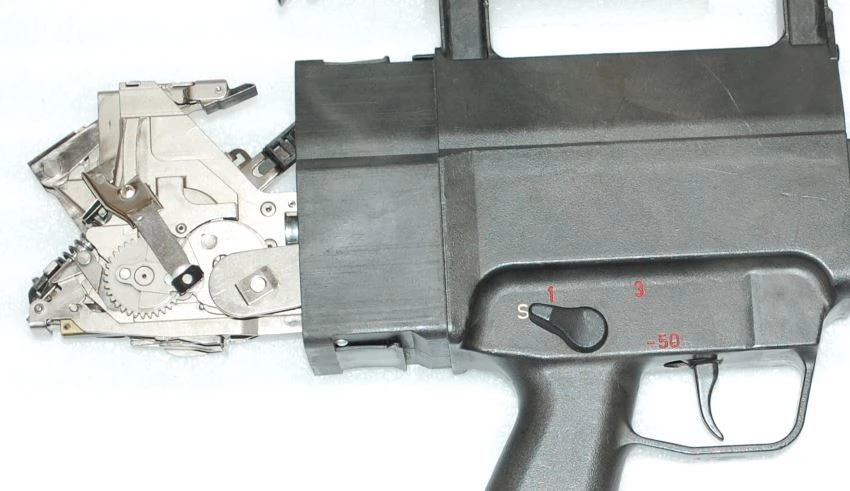

Конструкция HK G11. вид на частично открытые механизмы оружия. Из-за сложности устройства эта винтовка получила неформальное прозвище «скорострельные часы с кукушкой».

Ствол, ударно-спусковой механизм (за исключением предохранителя/переводчика и спускового крючка), поворотный казённик с механикой и магазин смонтированы на едином основании, способном перемещаться назад и вперёд внутри корпуса винтовки. При стрельбе одиночными или длинными очередями вся эта система совершает полный цикл отката-наката после каждого выстрела, что существенно снижает ощущаемую отдачу (принцип, схожий с артиллерийскими системами). При ведении огня фиксированными очередями по три выстрела подача патрона и выстрел происходят практически мгновенно друг за другом — темп стрельбы достигает 2000 выстрелов в минуту. При этом вся подвижная система достигает крайнего заднего положения только после третьего выстрела, а отдача начинает воздействовать на оружие и стрелка уже после завершения очереди. Это обеспечивает чрезвычайно высокую кучность стрельбы (аналогичное техническое решение применено в автомате АН-94 «Абакан»). Ранние прототипы G11 оснащались несъёмным оптическим прицелом с кратностью 1Х. Магазины изначально имели ёмкость 50 патронов и снаряжались из специальных обойм. В более поздних вариантах магазины стали однорядными, изготавливались из пластика и вмещали 45 патронов. В комплект входили три магазина, которые наполнялись из пластиковых обойм на 15 патронов каждая. Длина магазина составляла около 50 см. Изначально патроны для G11 представляли собой блок спрессованного пороха с напылённым капсюльным составом и вклеенной пулей, покрытый сгорающим лаком для защиты от повреждений и влаги. Финальный вариант патрона, получивший обозначение DM11 4,7×33 мм, имел телескопическую конструкцию: пуля была полностью утоплена в блоке порохового заряда. Разработка DM11 завершилась к середине 1980-х годов; при этом удалось в значительной степени решить проблему самовоспламенения патронов в патроннике при интенсивной стрельбе, характерную для ранних образцов. Патрон DM11 разгонял пулю массой 3,25 г до скорости 930–960 м/с у дульного среза.



Основным для G11 является оптический прицел с однократным увеличением, смонтированный в рукоятке для переноски над центром тяжести оружия. Прицельная марка выполнена в виде кольца: считается, что такой прицел без увеличения сохраняет стрелку широкий обзор поля боя, а кольцевая метка обеспечивает быстрое и интуитивное прицеливание. Также мог устанавливаться прицел со сменной кратностью — 1х и 3,5х. Наглазник прицела и высокий приклад способствуют правильной фиксации головы стрелка при тщательном прицеливании. Магазины снаряжаются непосредственно из обоймы-упаковки на 25 (или 15) патронов. Вес G11 с боекомплектом из 550 патронов составляет 7,35 кг, что эквивалентно массе винтовки G3 со 100 патронами или М16А2 с 240 патронами.

Для разборки винтовки сначала снимается магазин, затем отделяется передняя часть корпуса (цевьё) и затылок приклада, после чего из ствольной коробки полностью извлекается подвижная система.

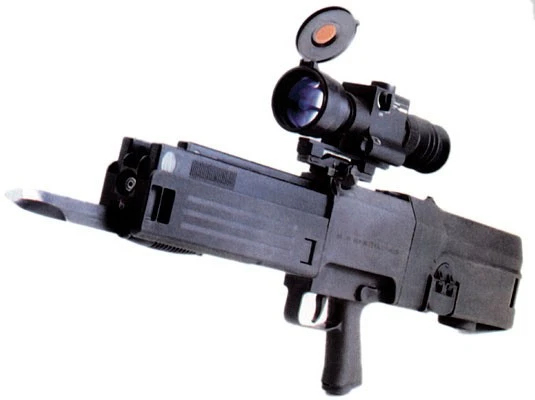

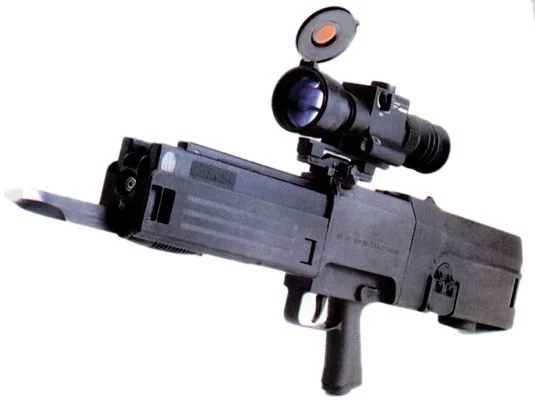

По итогам испытаний, проведённых в 1989 году, в конструкцию G11 внесли ряд изменений. Прицел стал съёмным, что позволило использовать различные типы оптических и коллиматорных прицелов. Ёмкость магазинов уменьшили с 50 до 45 патронов, однако появилась возможность крепления двух запасных магазинов по обе стороны ствола. На корпусе магазина разместили визуальный указатель наличия патронов. Кроме того, под стволом добавили крепления для штыка и сошки.

Обновлённый вариант винтовки, получивший обозначение G11K2, был представлен немецким военным для финальных испытаний в конце 1989 года.

В этот же период G11 стала одним из четырёх главных претендентов в американской программе ACR (Advanced Combat Rifle), целью которой было тестирование инновационных оружейных концепций — безгильзовых боеприпасов, стреловидных подкалиберных пуль и других решений — для анализа и выработки требований к потенциальному преемнику винтовки М16А2. В ходе испытаний HK G11 зарекомендовала себя как надёжное и удобное в обращении оружие, отличающееся высокой точностью стрельбы во всех режимах огня.



В 1990 году, по итогам испытаний, компания Heckler & Koch объявила о готовности к серийному производству G11 с 1992 года. Основные тактико-технические характеристики: Калибр 4,73×33 мм Длина 750 мм. Длина ствола 540 мм. Вес (без патронов) 3,6 кг. Магазин 45 патронов. Начальная скорость пули 930–960 м/с. Эффективная дальность 400 м. Скорострельность 600–2000 выстр/мин | Хотя было принято решение о постановке G11 на вооружение Бундесвера, поставки ограничились небольшой партией — всего 1000 экземпляров. На вооружении армии ФРГ состояли две модификации этого оружия: - Винтовка Heckler & Koch G11K2 — модернизированный вариант с укороченным корпусом, креплением для штыка и магазином на 45 патронов. Прицел был выполнен в виде съёмной рукоятки, что позволяло устанавливать стандартные прицельные приспособления, принятые в НАТО. - Ручной пулемёт Heckler & Koch LMG11 — разработан на базе винтовки G11.

Heckler & Koch G11 — один из самых смелых и инновационных проектов в истории стрелкового оружия. Благодаря безгильзовому патрону, уникальной конструкции и передовым техническим решениям, эта винтовка опередила своё время и оказала заметное влияние на развитие оружейных технологий. Несмотря на то, что G11 не получила широкого распространения и осталась экспериментальной, её разработки и опыт были использованы в последующих проектах, а сама винтовка стала символом инженерного поиска и стремления к совершенству в военном деле.
