Рассказываю про конструкцию советской малогабаритной кнопки КМ1-1В (8 фото)

Сегодня мы поговорим о советской малогабаритной кнопке КМ1-1В.

Эта кнопка предназначена для коммутации электрических цепей с напряжением до 250 В и током до 4 А. Её часто можно встретить в устройствах связи того времени.

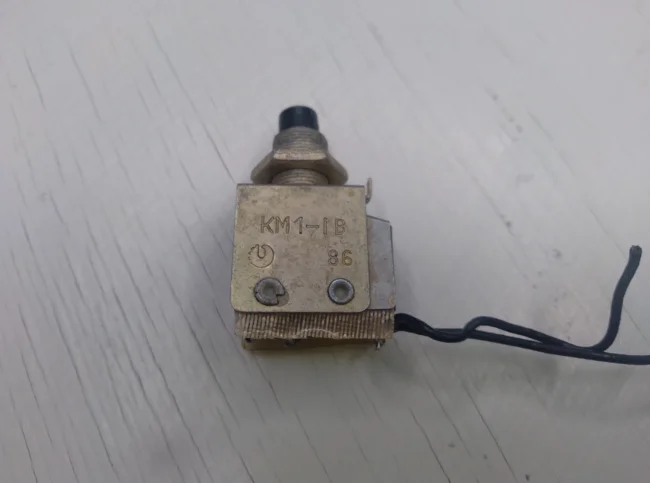

Внешний вид кнопки КМ1-1В

Кнопка оснащена одним переключающим контактом, который не имеет фиксации.

Закрепление кнопки в аппаратуре осуществляется с помощью резьбового соединения: резьба нанесена на верхнюю часть корпуса кнопки, а фиксация производится с помощью гайки. Диаметр резьбовой части составляет 8,2 мм.

Маркировка кнопки КМ1-1В:

• КМ — кнопка малогабаритная;
• 1 — количество базовых микропереключателей;
• 1 — конструкция с использованием микропереключателя МП3-1;
• В — всеклиматическое исполнение.

Кнопка имеет три контакта. Нумерация контактов нанесена на корпус с боковой стороны:

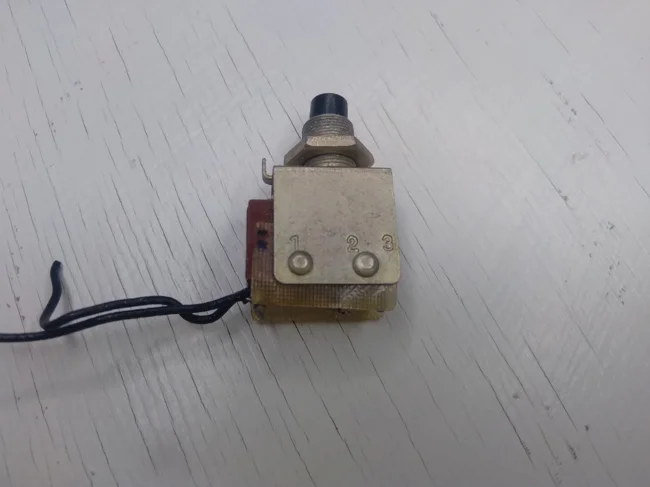

Нумерация контактов кнопки КМ1-1В

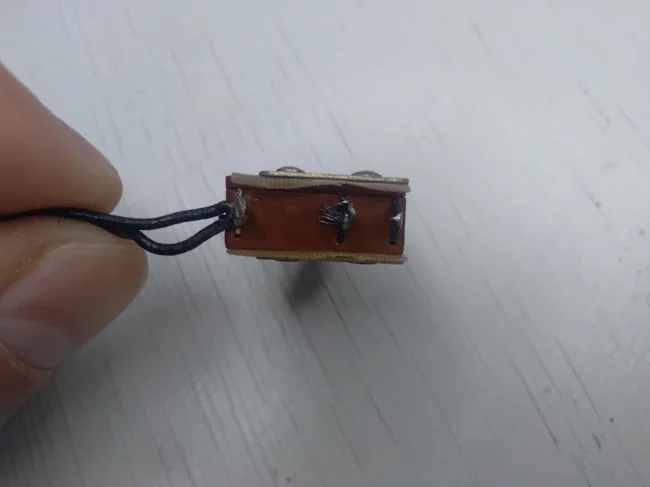

Внешний вид контактов кнопки КМ1-1В

В нормальном состоянии цепь 1-3 замкнута. При нажатии на кнопку цепь 1-3 размыкается, а цепь 1-2 замыкается. Кнопка не фиксируется: как только нажатие прекращается, цепь 1-2 размыкается, а цепь 1-3 вновь замыкается.

При нажатии шток кнопки передаёт давление на металлическую пластину, которая нажимает на внутреннюю, более миниатюрную кнопку, расположенную в корпусе.

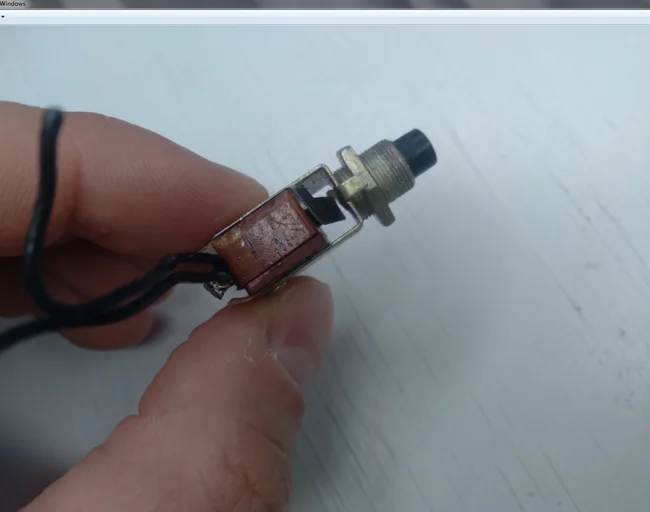

Под основанием кнопки расположена металлическая пластина

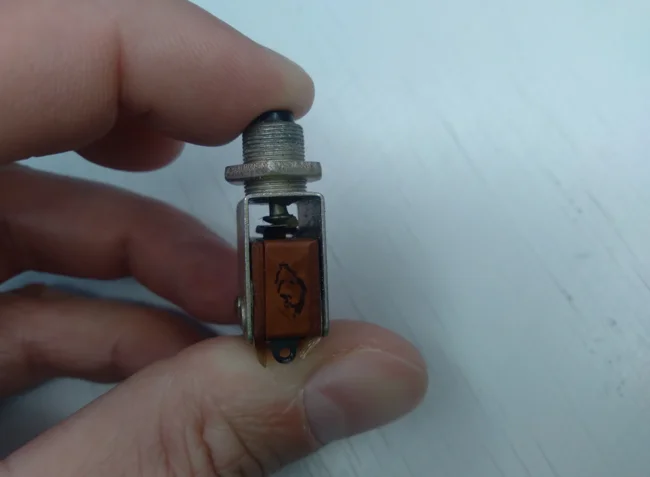

Шток кнопки через пластину воздействует на внутреннюю кнопку

Теперь давайте разберём кнопку и посмотрим, как она устроена. Сначала снимаем внешний корпус, в котором установлена внешняя часть кнопки.

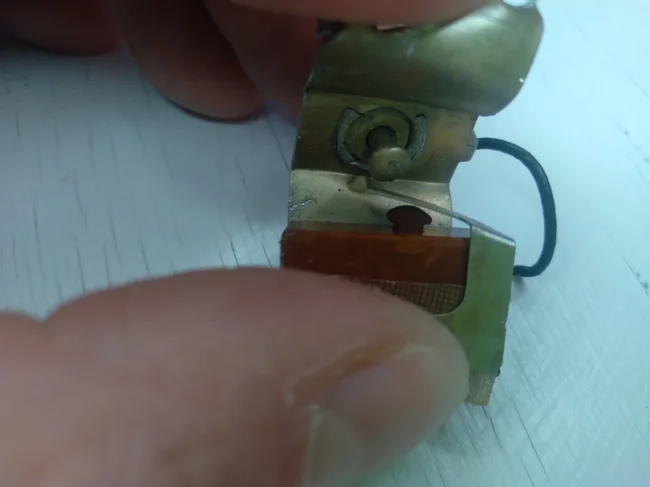

Шток кнопки, металлическая пластина и внутренняя кнопка

Затем разбираем карболитовый корпус кнопки, снимая крышку. Внутри виден механизм кнопки. Маленькая кнопка воздействует на пластину, которая в нормальном состоянии прижата к верхнему контакту (правый вывод).

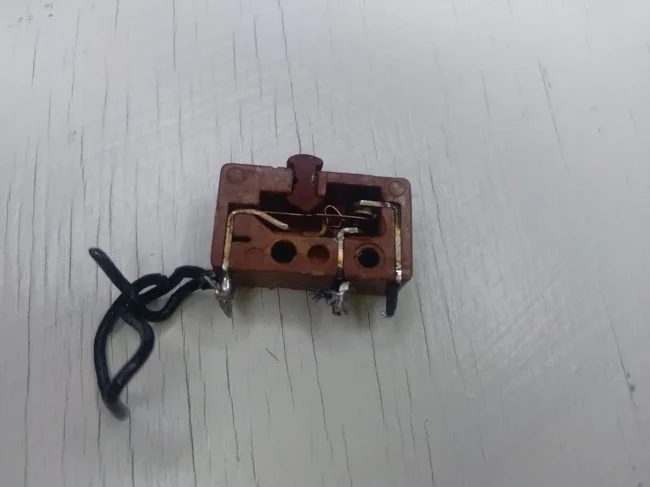

Кнопка в отпущенном состоянии

При нажатии на кнопку пластина изгибается, размыкая верхний контакт и замыкая контакт с нижним (средний вывод).

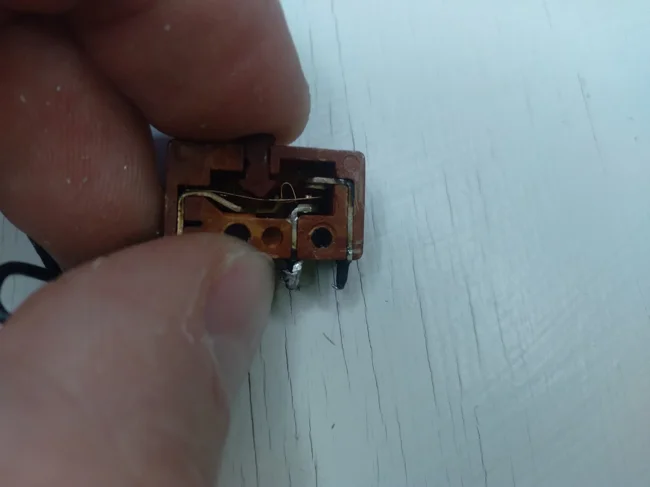

Кнопка в нажатом состоянии

Вот такой интересный и простой механизм работы кнопки КМ1-1В. Надеюсь, вам было интересно узнать об её устройстве. Если у вас остались вопросы, пишите — буду рад ответить!
