Разбираемся в конструкции советского резистора ПЭВ-7,5 (4 фото)
Всем привет. Друзья, сегодня мне бы хотелось обсудить с Вами конструкцию советского резистора ПЭВ-7,5.Внешний вид данного резистора представлен на рисунке ниже.

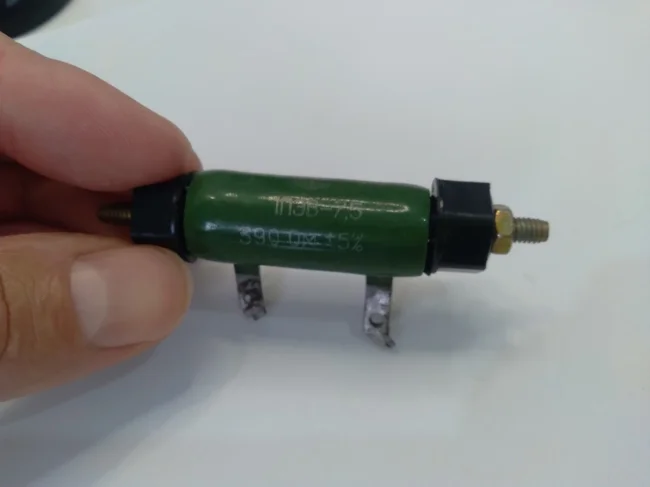

Боевой ветеран ПЭВ-7,5 родом из 80-х годов
Маркировка данного резистора расшифровывается следующим образом: П – проволочный, Э – эмалированный, В – влагостойкий. Значение 7,5 означает значение номинальной мощности на которую рассчитан данный резистор. В данном случае номинал данного резистора составляет 390 Ом, отклонение фактического значения сопротивления от номинала составляет не более 5%.

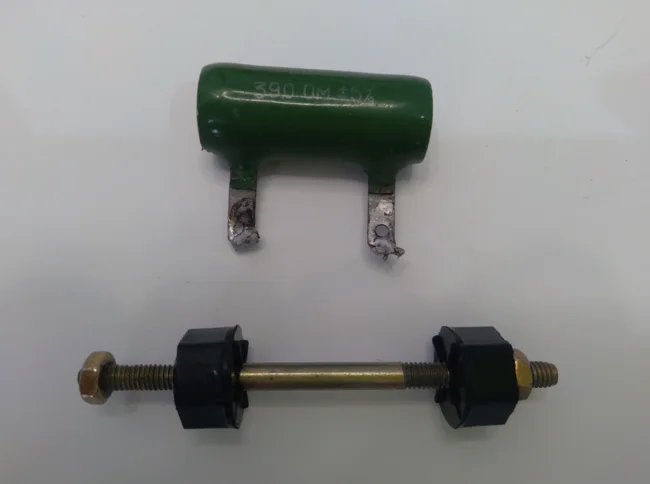

Убираем лишние запчасти =)
Винт с гайками и пластиковыми шайбами выступает только в качестве крепежной конструкции данного резистора внутри изделия и не влияет на параметры данного резистора. Если в крепеже нет потребности его можно просто снять. Откручиваете гайки по бокам резистора и извлекаете винт из керамического корпуса резистора.

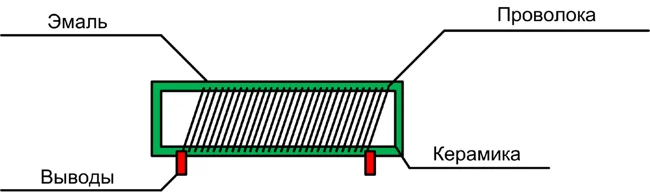

Конструкция резистора ПЭВ
Конструктивно данный резистор выполнены в виде трубчатого основания из керамики (высокопрочный ультрафарфор или талько-шамотная огнеупорная керамика), на которое намотана константановая проволока (для низкоомных моделей) или нихромовая проволока (для высокоомных моделей). Обратите внимание данная проволока не изолированная.

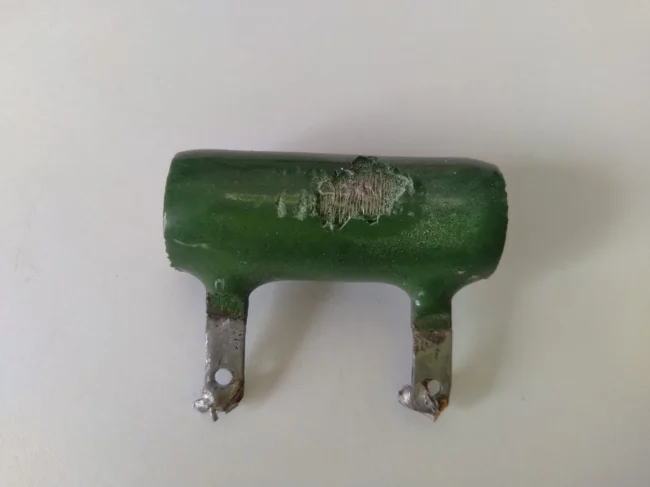

Сколол кусочек эмали с верхней части резистора ПЭВ, обнажилась проволока
Сверху данная обмотка покрывается стекловидной теплостойкой эмалью зеленого цвета. Она очень прочная, когда готовил данную статью пытался соскрести ее ножом, из этого ничего не получилось. Сколоть небольшой кусочек удалось при помощи нескольких средней силы ударов молотком, заметьте при этом основание из керамики никак не пострадало, а лишь откололся кусочек краски с верхней части резистора. Самая конструкция резистора очень мощная и очень прочная, повредить его весьма и весьма не просто.
К концам проволоки, находящейся под лаком, припаяны выводы выполненные из латуни. Выводы залужены. Данные выводы служат для подключения резистора к схеме устройства, в которой он будет использоваться.
Номинал данного резистора определяется материалом использованной проволоки, ее сечением и количеством ее витков.
