Рассказываю про конструкцию советских резисторов МЛТ-2 (9 фото)

Всем привет. Сегодня мне бы хотелось поговорить с Вами о советских радиодеталях. А конкретно мы поговорим сегодня о резисторах МЛТ-2.

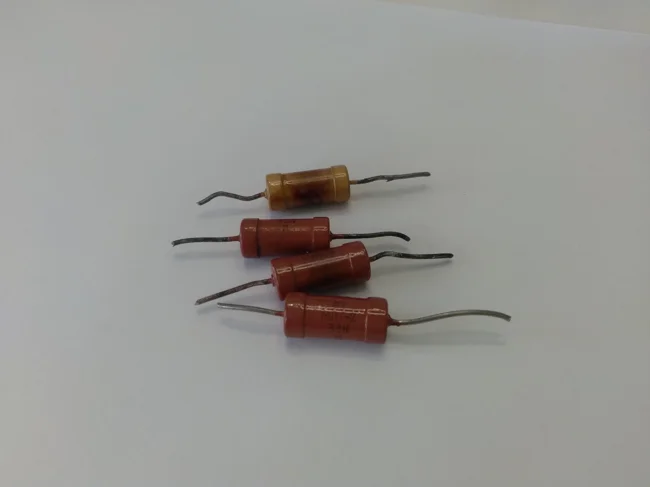

Внешний вид четырех дедушек МЛТ-2 разного наминала

Как все вы знаете, резисторы в электрических цепях необходимы для решениях различных задач: ограничения тока, поглощения энергии и др., и их основными характеристиками являются: значение их сопротивления и мощность на которую они рассчитаны.

Резисторы МЛТ-2 являются классическим образцом советсткого резистора и их можно встретить практически в любой техники того времени. Аббревиатура МЛТ расшифровывается как Металлопленочные Лакированные Теплостойкие. Цифра 2 означает мощность резистора в Ватах, которую он может рассеять. То есть МЛТ-2 рассчитан на 2Вт. Также на корпусе резистора нанесена маркировка, указывающая на его номинал по сопротивлению.

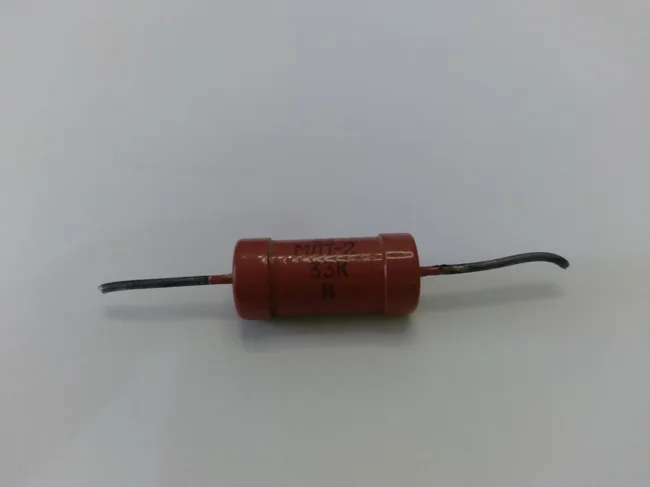

Резистор МЛТ-2 на 33 КОм 2Вт

В целом маркировка резистора представленного на фото расшифровывается следующим образом: Металлопленочный лакированный теплостойкий резистор наминалом 33 кОм, способный рассеять мощность до 2Вт.

Давайте разберемся в конструкции данного резистора. В общем случае она представлена на фото ниже.

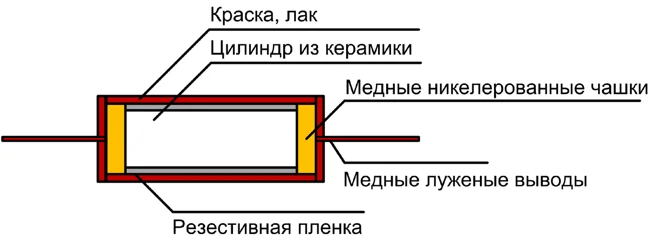

Конструкция резистора МЛТ-2

Весь резистор покрыт сверху лаком краской, которая обладает электроизоляционными свойствами. Обычна красно-коричнего цвета.

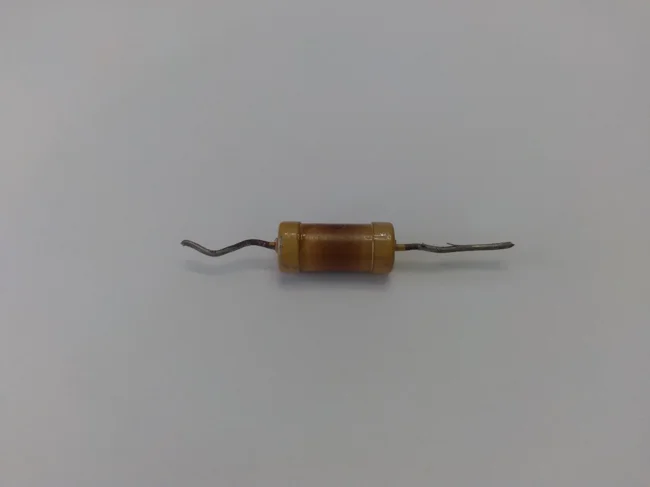

А вот этого трудягу в прямом смысле слова "отжарили" на работе

Обратите внимание, если резистор в процессе своей работы, длительное время нагревается, данная краска может изменить свой цвет.

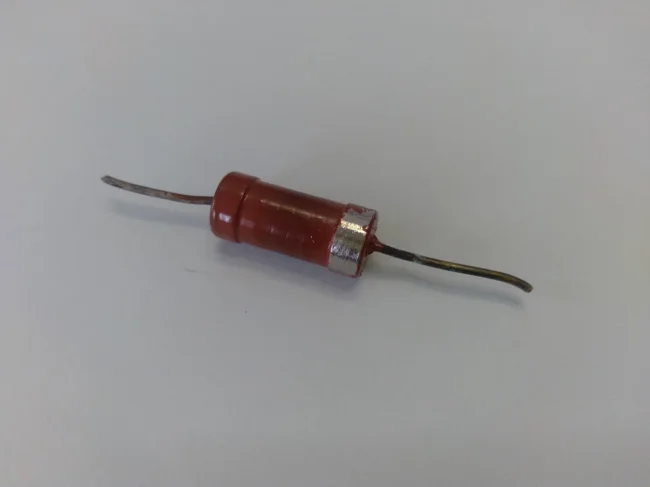

Соскреб краску с резистора и оголил его медную никелированную чашку

Если поскрести данную краску острым предметом то она легко сходит с резистора и обнажает части, расположенные под ней. Так по бокам резистора расположены медные чашки с никелированным покрытием, к которым припаяны медные луженые выводы.

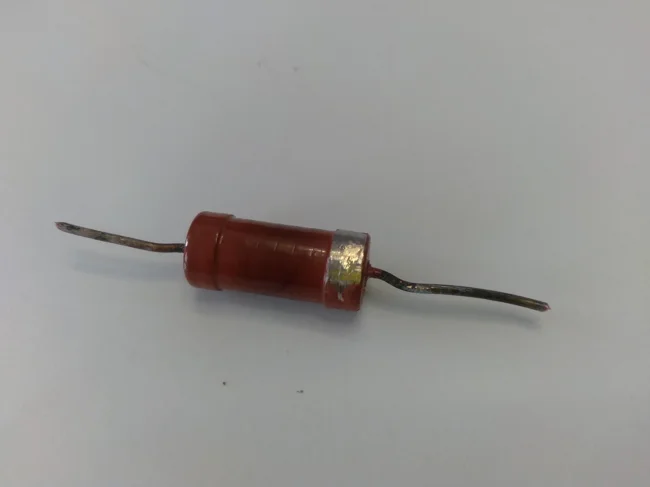

Если сильно поскрести по никелерованныму покрытию то можно дойти до меди в чашках

В зависимости от года выпуска данные выводы могут иметь посеребрение. Какого-то смысла собирать данные выводы ради извлечения серебра не имеет смысла, больше потратите денег на реактивы, так как содержание серебра в одном резисторе МЛТ-2 составляет всего порядка 0,006г. Но этот факт нужно иметь ввиду материально ответственным лицам, которые отвечают в организации за старую аппаратуру, которая состоит на бухгалтерском учете и в которой могут оказаться данные резисторы. При списании такой аппаратуры все данные резисторы придется или извлекать и сдавать отдельно или же передавать в специализированную организацию. О наличии содержания серебра в данные резисторах можно уточнить в формуляре на аппаратуру, в которой они содержатся. Визуально определить наличие серебра в выводах можно по их почернению со временем, а еще такие контакты будут хуже паяться чем обычные медные луженные выводы.

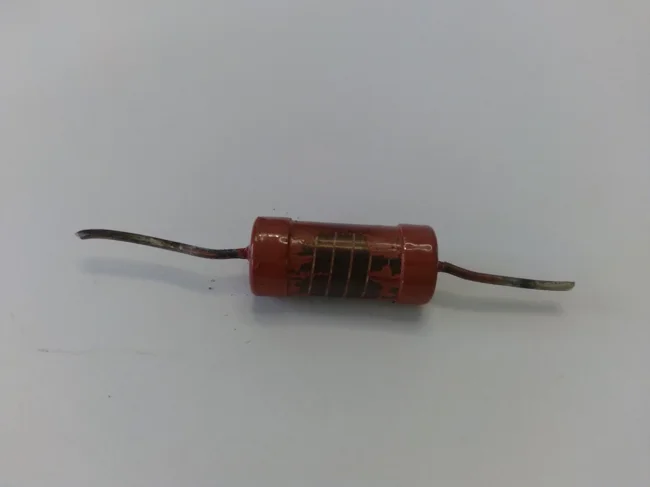

Обнажили токопроводящую резистивную пленку

Если продолжить соскабливать краску с баков резистора, то можно увидеть, что между двумя медными чашками зажата керамическая трубка, на которую по ее поверхности нанесена резистивная пленка. Именно эта пленка отвечает за номинал сопротивления резистора. Те спирали, что вы ведете на фото нарезаны на керамической основе. Изменяя материал данной пленки и число витков данных нарезанных на керамики спиралей, регулируется итоговое сопротивление данного резистора.

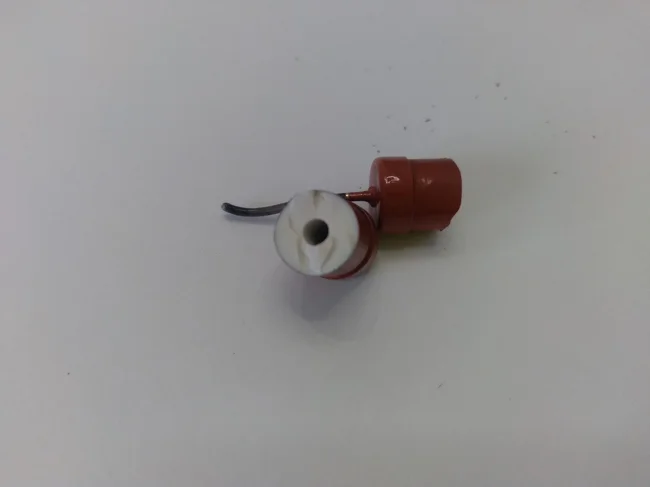

Раскусили МЛТ-2 на две части

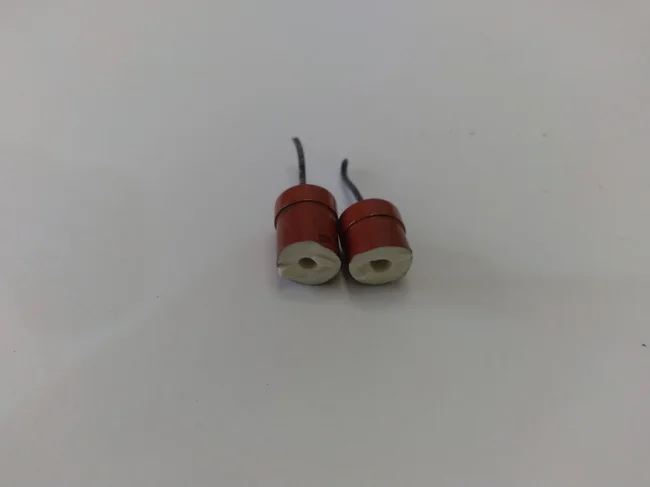

МЛТ-2 в разрезе

Если расколоть резистор по полам, то можно увидеть, что основной объем резистора занимает именно керамика, а резистивная пленка очень очень тонкая.

На сегодня это все, что я хотел Вам рассказать про резисторы МЛТ-2, если у вас остались вопросы - пишите, буду рад на них Вам ответить.
