Как засунуть торпеду в подводную лодку (23 фото)

20 ноября 2023
1

Пока торпеды пускались из аппаратов, расположенных вне прочного корпуса, загрузить их было конечно проще:

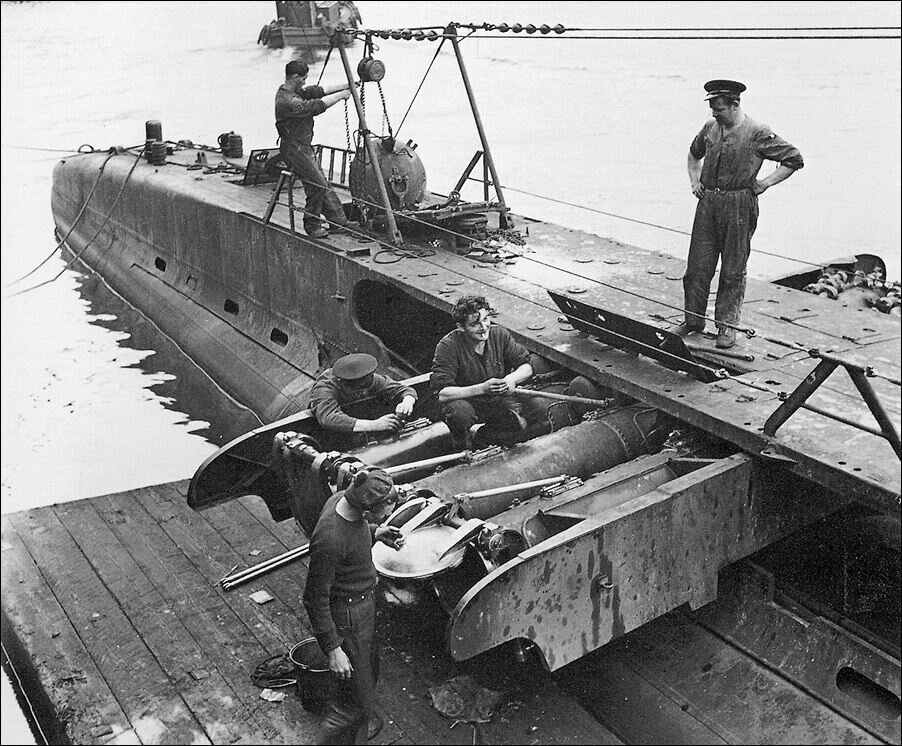

Подлодка с аппаратами Джевецкого:

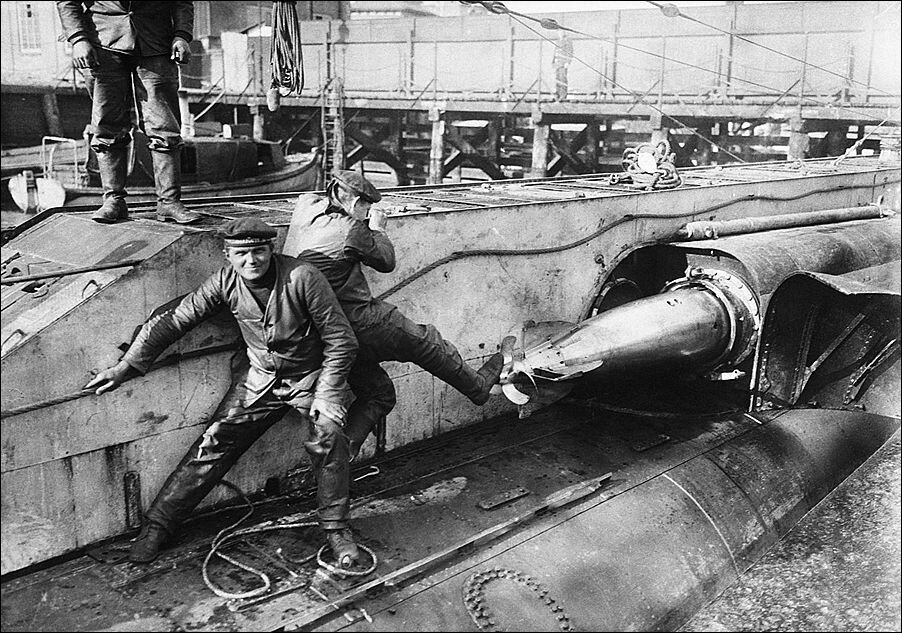

А вот немцы бодро запихивают её ногами:



Хотя возможно, снимок сделан для прикола, а на самом деле торпеда затягивается в аппарат лебёдкой, тросом, закреплённым за рым на носовой оконечности торпеды.

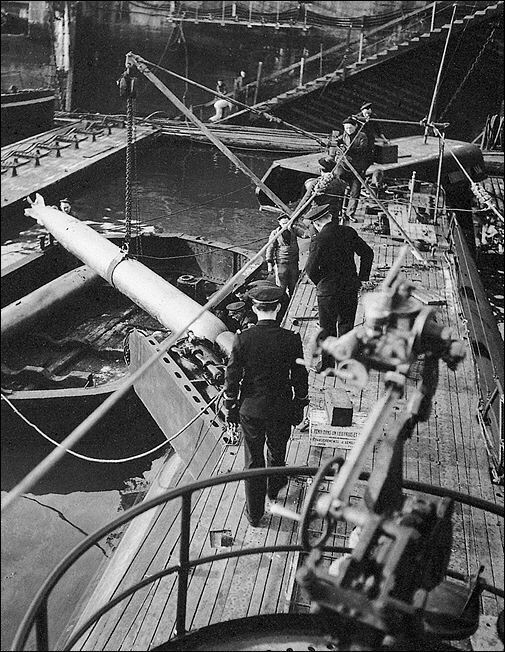

Французы зачастую шли своим особым путём и долго применяли поворотные торпедные аппараты, тоже расположенные вне прочного корпуса. На снимке такой торпедный аппарат на подводной лодке "Минерва", 1942 год:





Так они загружались:

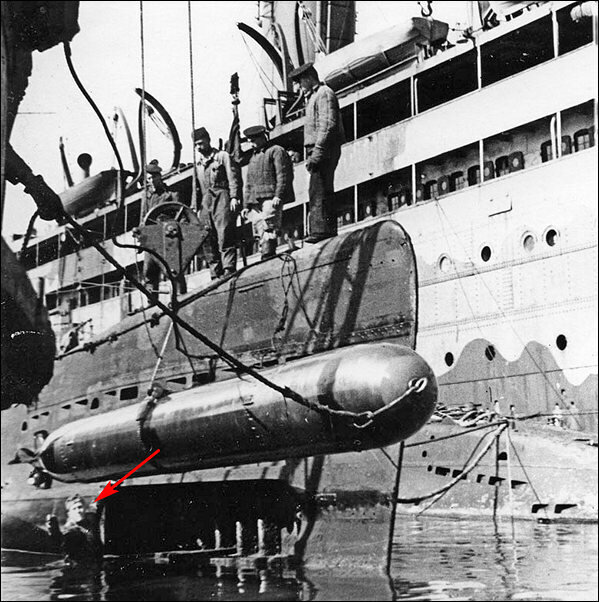

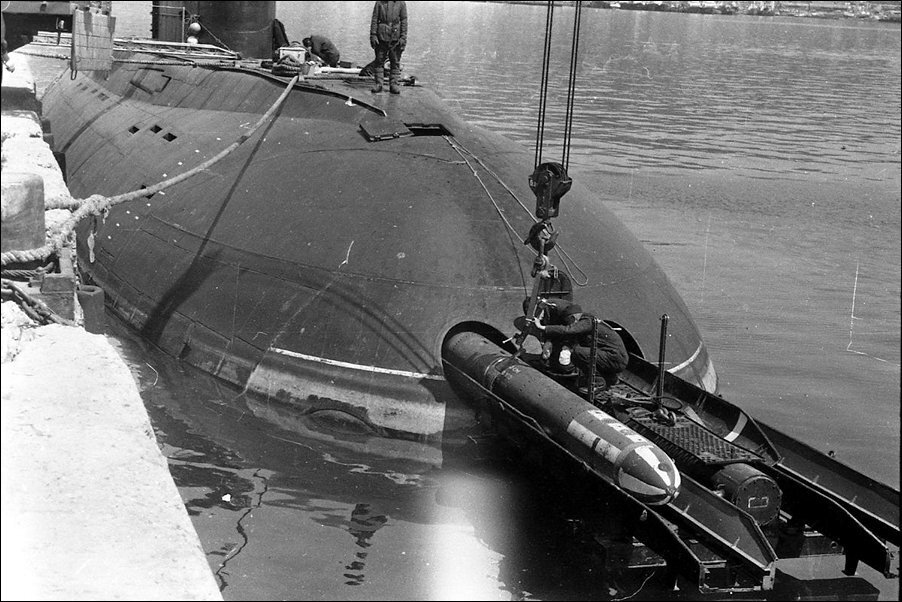

Загружать же торпеды в аппараты, расположенные внутри прочного корпуса, можно двумя путями. Открыв наружную крышку аппарата, затянуть её внутрь его. Вот снимок такой загрузки на советскую лодку времён войны:



Ещё:

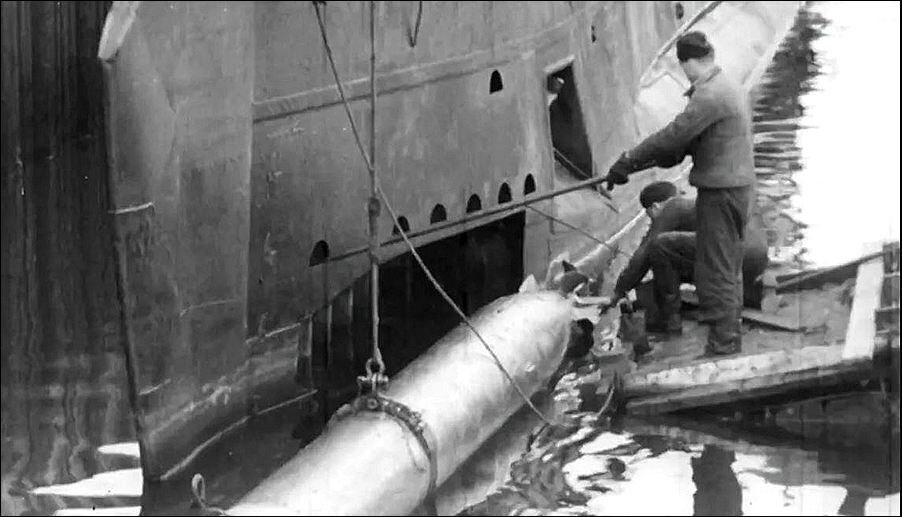

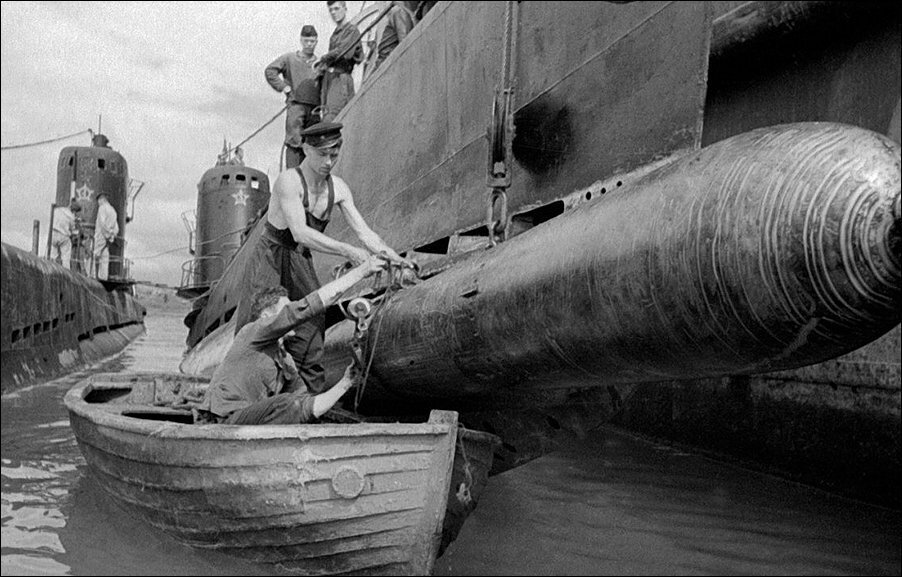

Иногда приходилось при этом лезть в воду:



Такой способ существует и до сих пор

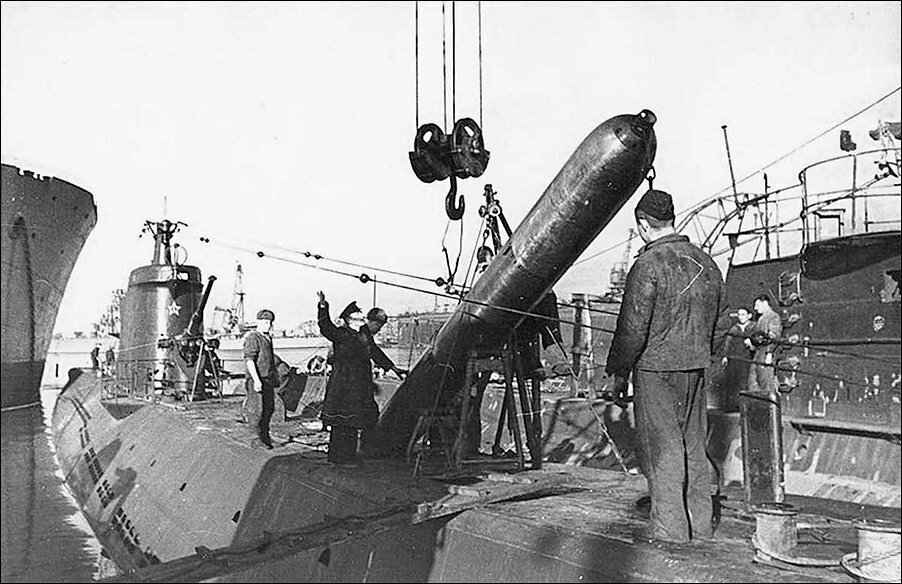

Однако уже в те давние времена существовала загрузка и через специальные торпедопогрузочные люки в прочном корпусе. Всегда надо помнить, что торпеду внутри лодки не развернёшь. Поэтому через люк она всегда будет загружаться головной частью в направлении к торпедным аппаратам. Как же тогда понять вот эти снимки?

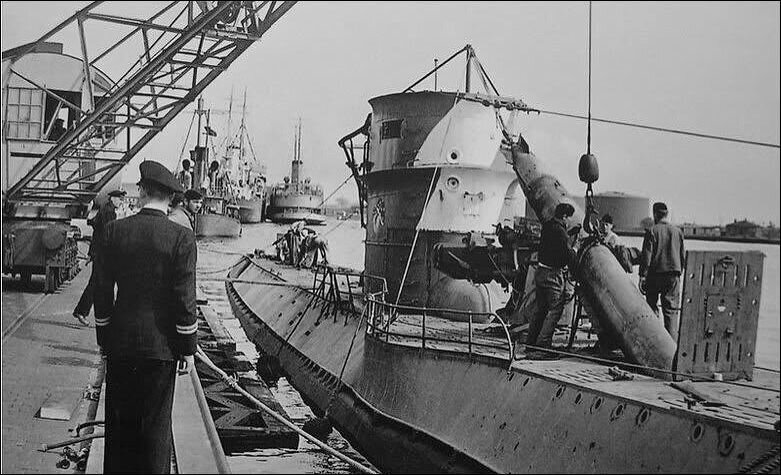

В немецкую лодку торпеда загружается "головой", а в советскую "хвостом". А дело в том, что у немцев этот люк находится в кормовой части торпедного отсека, а в советской - в носовой. В итоге торпеда всё равно будет загружена "головой" к торпедному аппарату.

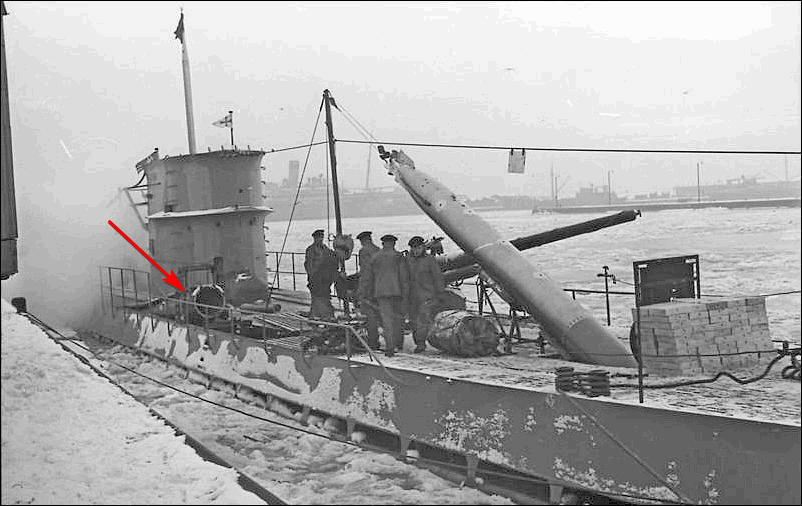

Обычно при погрузке у причала используется подъёмный кран, но у немцев была предусмотрена возможность обойтись и своими силами. Дело в том, что для увеличения запаса торпед при океанских походах часть торпед могла храниться вне прочного корпуса в специальных контейнерах под палубой. Вот интересный снимок, стрелкой отмечен такой контейнер в уже открытом состоянии:



Не обошёл процесс погрузки торпеды своим вниманием и капитан 1 ранга Каравашкин:

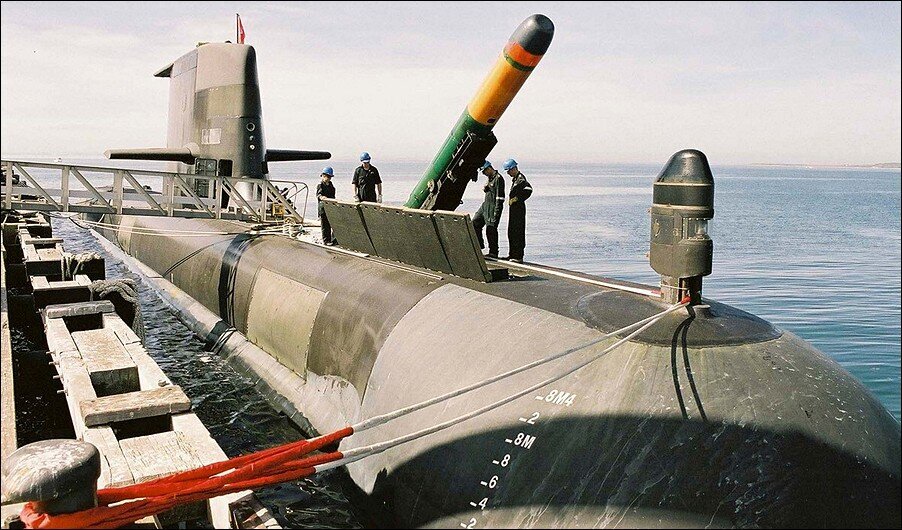

Погрузка торпеды на австралийскую подводную лодку типа "Коллинз"



Её разрез:

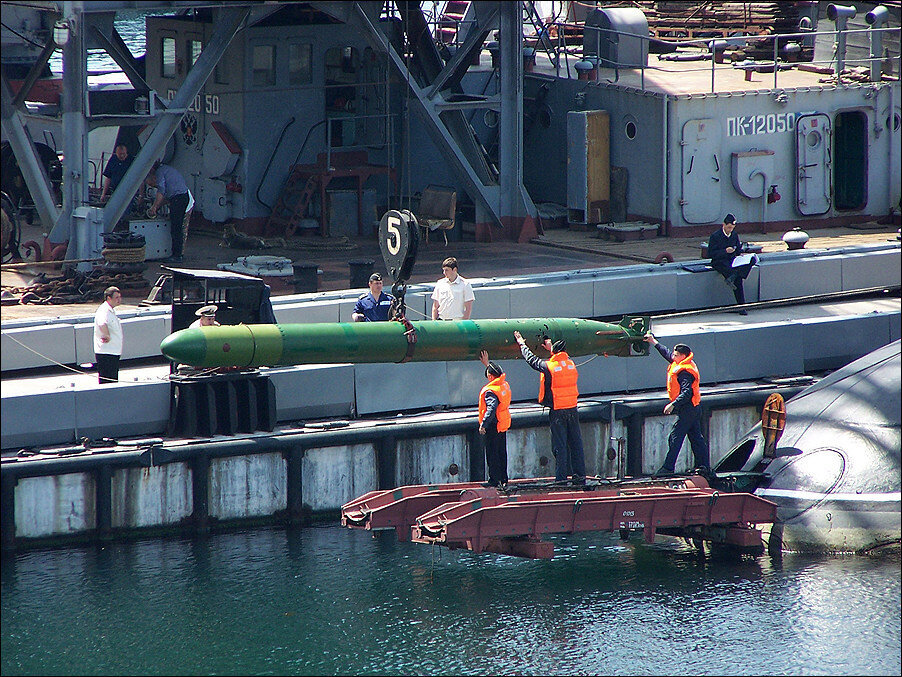

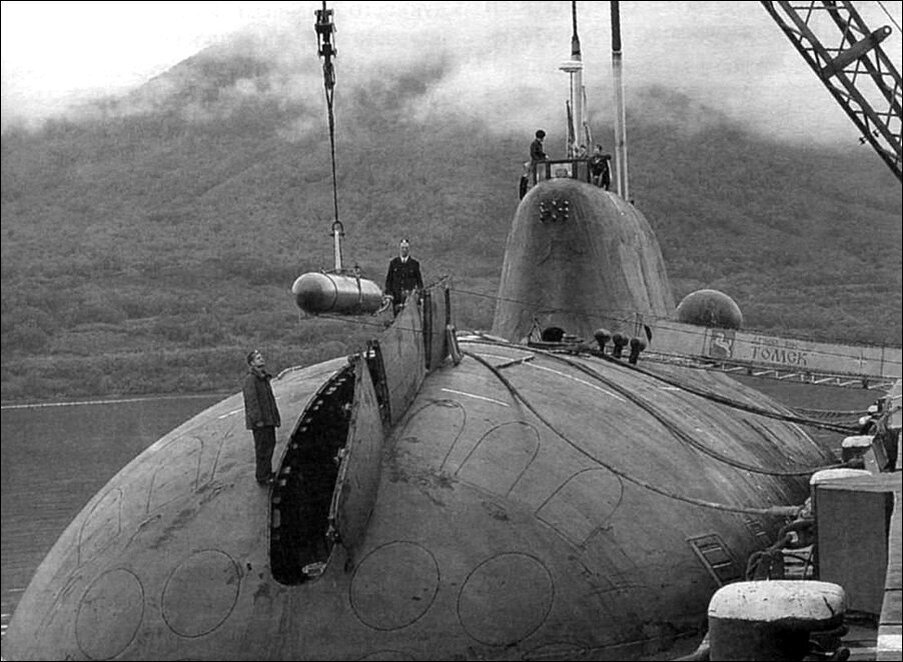

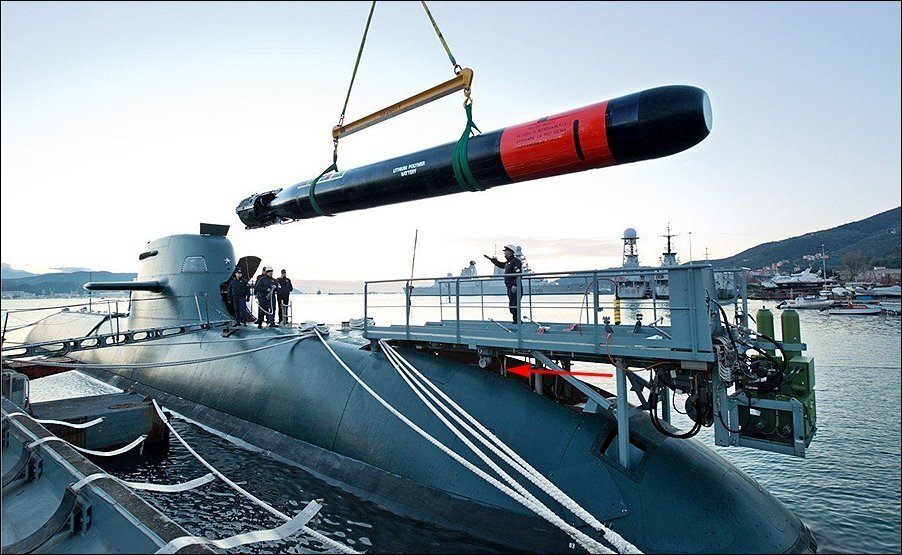

Сейчас погрузка выглядит достаточно разнообразно. Наша лодка:



Немецкая тип 212:

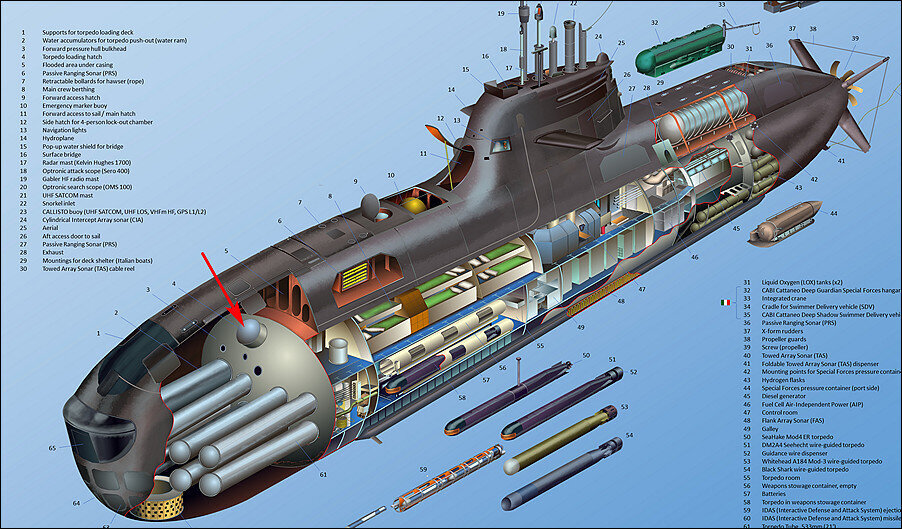

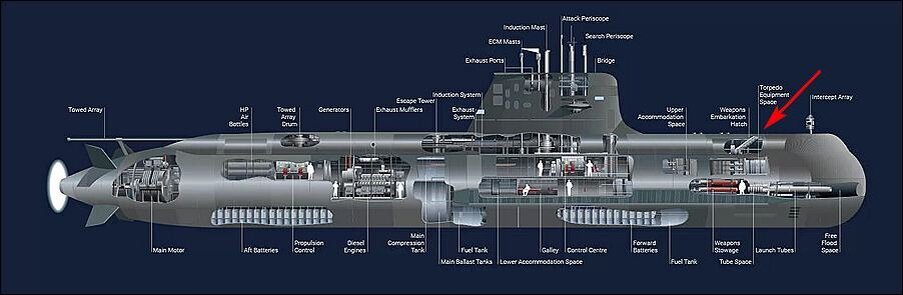

Стрелка указывает на люк. Вид в разрезе:

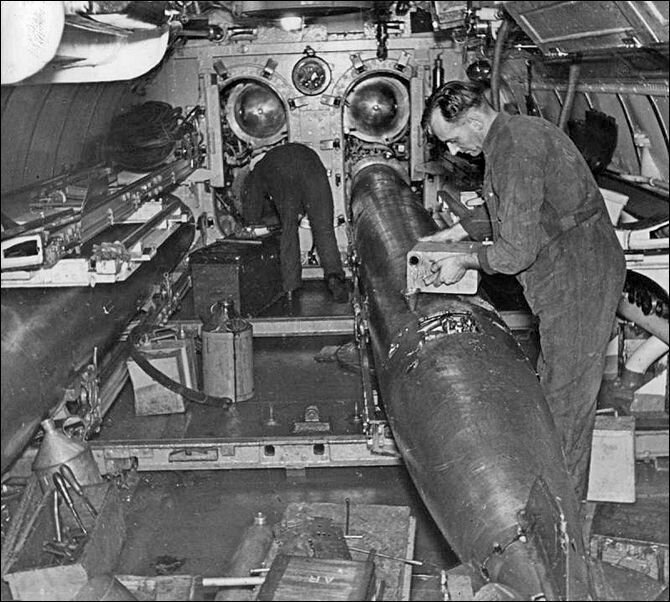

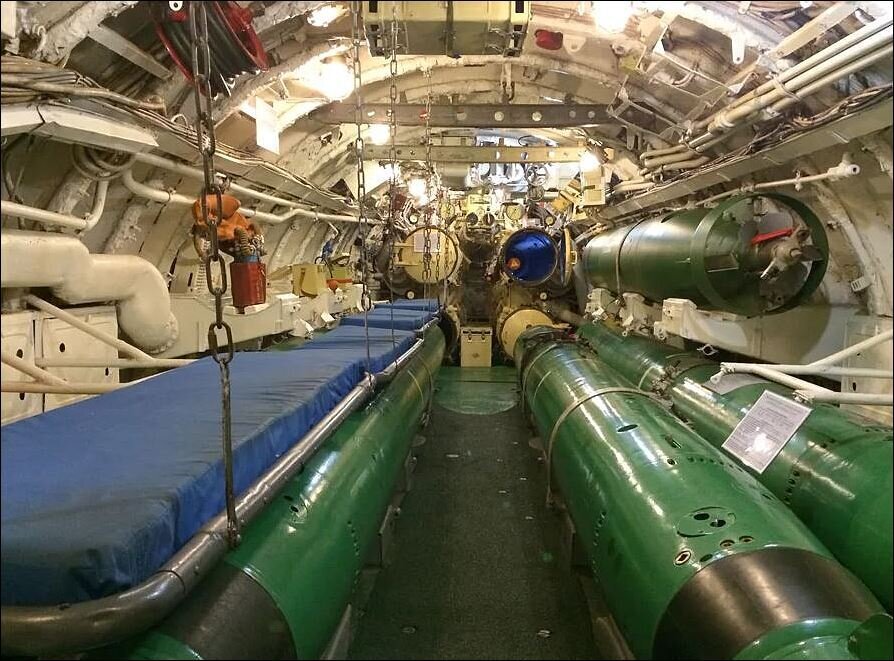

Обычно внутри лодки запасные торпеды были уложены в том же отсеке, где находились и торпедные аппараты:

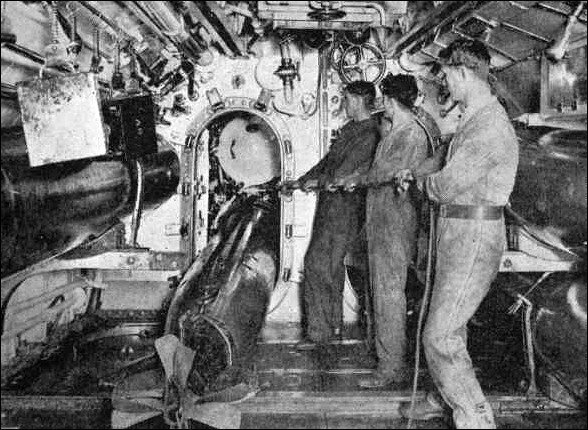

Но у англичан был свой взгляд на это и торпедные аппараты на некоторых их лодках были отделены от отсека хранения переборкой, в которой имелись специальные двери для загрузки:



Момент загрузки аппарата. А может, разгрузки:



В основном загрузка производилась вручную, на немецких лодках с помощью специальных направляющих с зубчатыми рейками, по которым перемещались загрузочные тали:



Однако ближе к концу войны уже появились механические устройства, резко сократившие время перезарядки. Фото не нашёл, но есть же капитан 1 ранга Каравашкин!

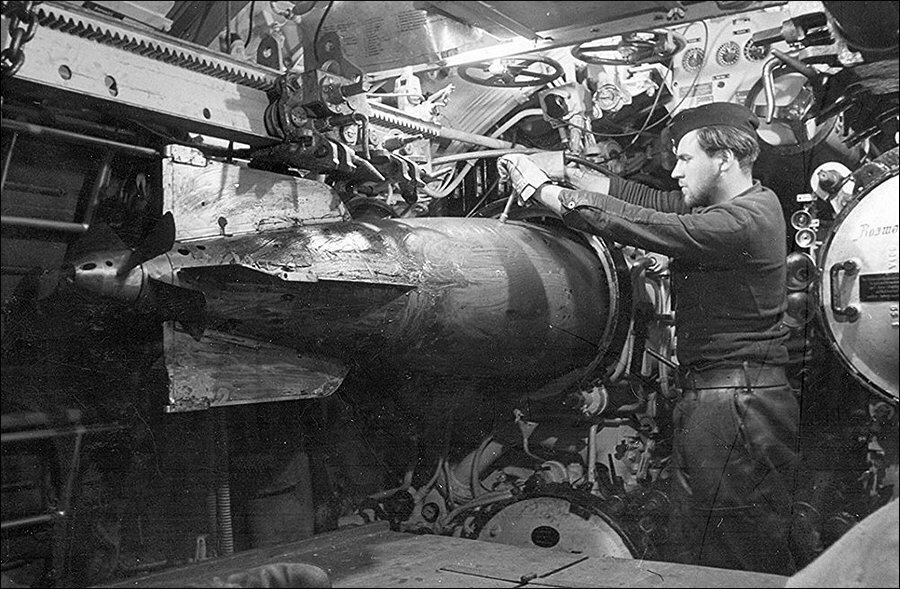

Торпедист справа как раз давит пальцем на управляющую механизмом тангету.
