Что такое судовая энергетическая установка? (5 фото)

Когда видишь огромный океанский лайнер, рассекающий волны под бескрайним небом, может возникнуть вопрос — от чего зависит его способность преодолевать тысячи миль без остановки? Это возможно благодаря «сердцу» корабля, его жизненной силе, которая превращает топливо в движение. А называется оно СЭУ — судовая энергетическая установка.





Лайнер Allure of the Seas

Подобно тому как человеческое сердце перекачивает кровь, питая органы, СЭУ снабжает энергией все системы плавающего транспортного средства: от гребных винтов до навигационных приборов, от систем кондиционирования до кухонь и кают. Без неё корабль — лишь безжизненный каркас, застывший посреди водной стихии.

Важность СЭУ сложно переоценить: она определяет, насколько быстро судно достигнет пункта назначения, сколько дней проведёт в открытом море без дозаправки, сможет ли оперативно изменить курс в шторме. Это не просто набор механизмов — это симфония энергии, где каждый элемент играет свою партию, чтобы корабль оставался живым и управляемым.

Как устроена СЭУ? Какие её виды существуют? Почему работа СЭУ — залог безопасности и эффективности морских путешествий?

Разберёмся.

Устройство и принцип работы

Судовая энергетическая установка — это комплекс машин, аппаратов и систем, которые превращают химическую или ядерную энергию топлива в механическую, а затем и в электрическую. Упрощённо её можно разделить на три ключевых блока:

1. Источник первичной энергии.

Котел, цилиндры дизельного двигателя, ядерный реактор — здесь топливо «сгорает», выделяя тепло.

2. Преобразователь энергии.

Турбина, двигатель — тепловая энергия превращается в механическую, вращая вал.

3. Системы распределения.

Редукторы, гребные винты, генераторы — передают энергию к потребителям.

Принцип работы можно сравнить с велосипедным механизмом. Топливо — мускульная сила ног, двигатель — цепь и звёздочки, а гребной винт — «колесо», толкающее корабль вперёд. Разница лишь в масштабах и сложности этих механизмов. Вместо человеческих мышц — тонны сгорающего топлива, вместо цепи — огромные турбины, а вместо колеса — массивный винт, разрезающий воду.

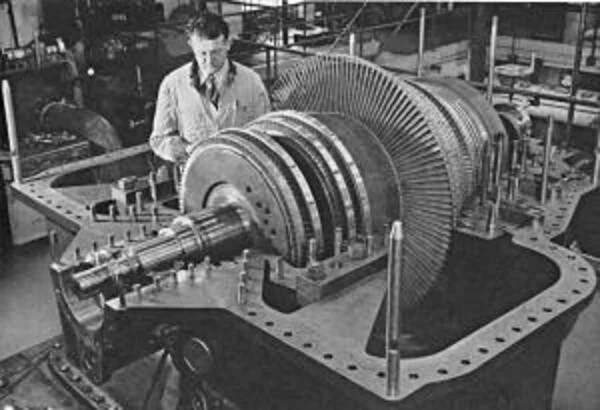

Судовая паровая турбина средней мощности со снятой верхней крышкой

Например, в классической дизельной СЭУ топливо впрыскивается в цилиндры и воспламеняется. Расширяющиеся продукты горения создают высокое давление, которое толкает поршни. Поршни вращают коленчатый вал, передавая крутящий момент на редуктор, а затем на гребной винт. Параллельно часть энергии уходит на генераторы, питающие освещение, системы связи, а также бытовые электроприборы и механизмы.

Виды судовых энергетических установок

СЭУ различаются по типу используемого топлива, конструкции и назначению. Основные виды:

1. Паровые установки — исторически первые, работали на угле или мазуте. Вода нагревалась в котле, превращаясь в пар, который приводил в движение поршни паровой машины или вращал турбину. Такие системы стояли на пароходах XIX–XX веков, включая легендарный «Титаник». Они были громоздкими, но позволили кардинально ускорить морские перевозки.

2. Дизельные установки — доминируют в наши дни. Они используют мазут или дизельное топливо, реже — сжиженный природный газ. В качестве примера можно привести мощные двигатели «Вайтсиля‑Зульцер», устанавливаемые на контейнеровозы. Они компактны, экономичны и способны работать в широком диапазоне нагрузок.

3. Газотурбинные установки применяются на военных кораблях и скоростных пассажирских судах. Такие двигатели развивают огромную мощность, позволяя достигать скоростей свыше 30 узлов, но потребляют много топлива.

4. Ядерные установки — используются на атомных ледоколах, подводных лодках и некоторых исследовательских судах. Реактор нагревает воду, создавая пар для турбин. Такие СЭУ обеспечивают практически неограниченную автономность — корабль может месяцами находиться в океане без дозаправки.

5. Гибридные и альтернативные системы — сочетают дизельные двигатели с аккумуляторами, солнечными панелями или ветрогенераторами. Применяются на эко-судах, стремящихся сократить выбросы.

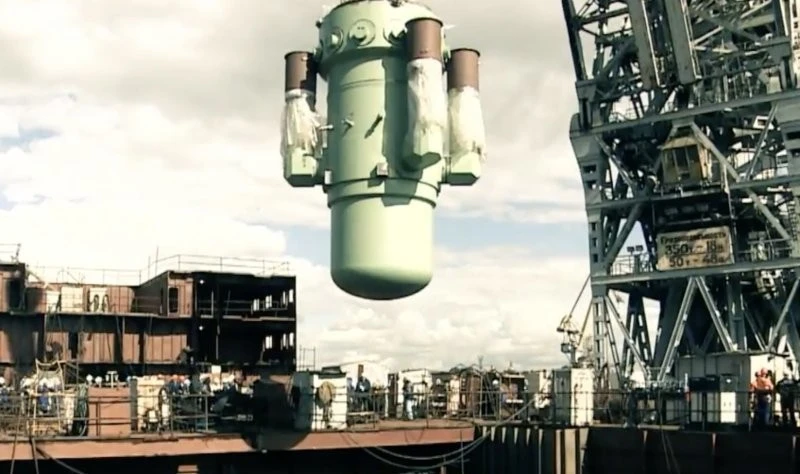

Корпусной ядерный реактор ледокола класса ЛК-60Я

Эволюция СЭУ

Вот несколько ярких примеров, иллюстрирующих развитие СЭУ.

Исторический: пароходы эпохи Промышленной революции.

В XIX веке паровые машины преобразили морские путешествия. Корабль, оснащённый паровым котлом и поршневой машиной, мог преодолевать течения и ветра, не завися от парусов. Однако такие суда требовали частых остановок для загрузки угля, что ограничивало дальность плавания. Тем не менее пароходы заложили основу для регулярных трансокеанских перевозок, изменив мировую торговлю.

Современный: судно с дизельным двигателем.

Подобными двигателями оснащаются в том числе современные гиганты морских перевозок — контейнеровозы. Например, двигатели «Вайтсиля‑Зульцер» могут иметь до 14 цилиндров и развивать мощность свыше 100000 лошадиных сил. Они работают на тяжёлом мазуте, но адаптированы и к более экологичному СПГ. Такие установки позволяют судам перевозить десятки тысяч стандартных контейнеров, экономя топливо и сокращая время доставки грузов.

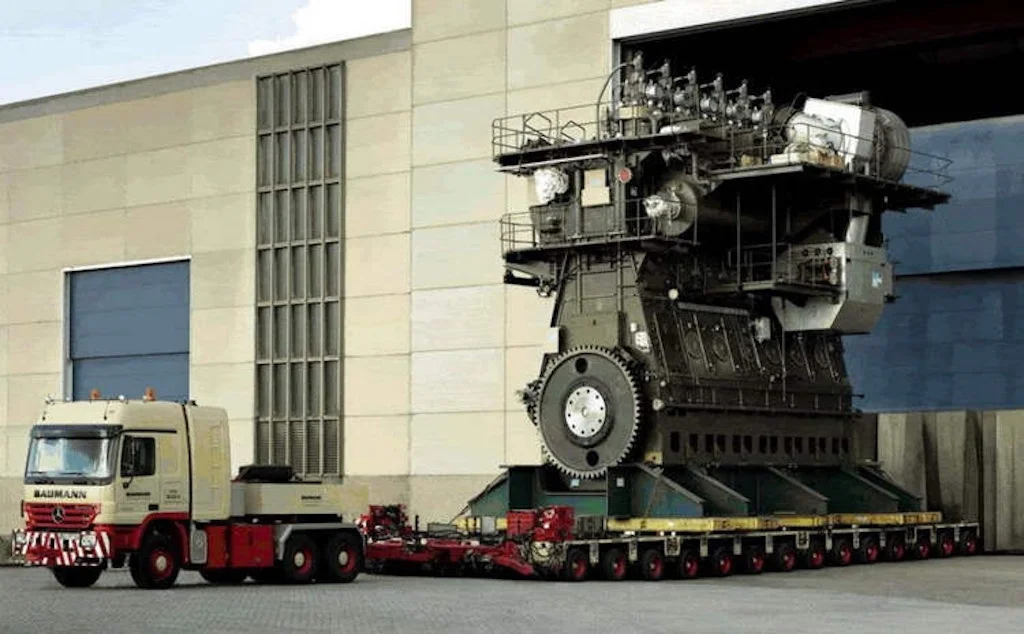

Транспортировка двигателя Wärtsilä-Sulzer RTA96-C

Высокотехнологичный: атомный ледокол проекта 22220.

Атомные ледоколы — вершина инженерной мысли. Их СЭУ включает два реактора, обеспечивающих мощность на валах около 60 МВт. Это позволяет проламывать лёд толщиной более 3 метров и работать без дозаправки несколько лет. Ледокол становится не просто судном, а плавучим городом, способным поддерживать жизнь экипажа и выполнять сложные задачи в Арктике.

Экспериментальный: парусные суда с солнечными батареями.

Некоторые современные проекты, например, грузовые суда с жёсткими парусами и солнечными панелями, демонстрируют стремление к экологичности. Их СЭУ частично заменяет традиционные двигатели, используя ветер и солнце. Такие суда пока не могут конкурировать с гигантами контейнерной индустрии, но задают тренды будущего.

Влияние СЭУ на характеристики корабля

СЭУ напрямую определяет три ключевых параметра:

1. Скорость.

Чем мощнее установка, тем быстрее корабль. Однако мощность — это не единственный фактор: важна также обтекаемость корпуса, нагрузка и условия моря. Например, газотурбинные военные корабли жертвуют экономичностью ради скорости, тогда как круизные лайнеры балансируют между комфортом и расходом топлива.

2. Манёвренность.

Способность быстро менять направление и скорость зависит от типа привода. Современные СЭУ оснащаются реверсивными механизмами, позволяющими вращать гребной винт в обе стороны. Это критически важно в портах, где корабль должен аккуратно подходить к причалу, или во время шторма, когда требуется резко сменить курс.

3. Автономность.

Объём топливных баков и эффективность СЭУ определяют, как долго судно продержится в море. Атомные корабли по этому параметру лидируют — ледокол может работать годами, тогда как дизельный танкер требует дозаправки каждые 2–3 недели. Экологичные гибридные системы пока уступают в дальности, но выигрывают в снижении выбросов.

Различия подсистем

Чтобы понять, как работает СЭУ в целом, необходимо разделить её на три подсистемы:

1. Главная энергетическая установка — ГЭУ.

Это «моторный отдел», отвечающий за движение. Включает в себя двигатели, редукторы, гребные винты. ГЭУ определяет, насколько быстро и далеко корабль сможет плыть. Например, на авианосце ГЭУ должна обеспечивать скорость, достаточную для взлёта самолётов, а на буксире — тягу для перемещения других судов.

2. Вспомогательная энергетическая установка — ВЭУ.

Эта система поддерживает «жизнь» на борту. Она питает насосы, кондиционеры, системы очистки воды, камбуз и каюты экипажа. ВЭУ гарантирует, что даже в открытом океане у моряков будет горячая вода, электричество и комфортные условия. Без неё корабль превратился бы в необитаемый остров посреди океана.

3. Электроэнергетическая система — ЭЭС.

Генерирует и распределяет электричество. Состоит из генераторов, распределительных щитов, кабелей. ЭЭС питает навигационные системы, связь, медицинское оборудование, а на круизных лайнерах — и развлекательные комплексы. Её надёжность критически важна, ведь сбой может оставить судно без связи с внешним миром.

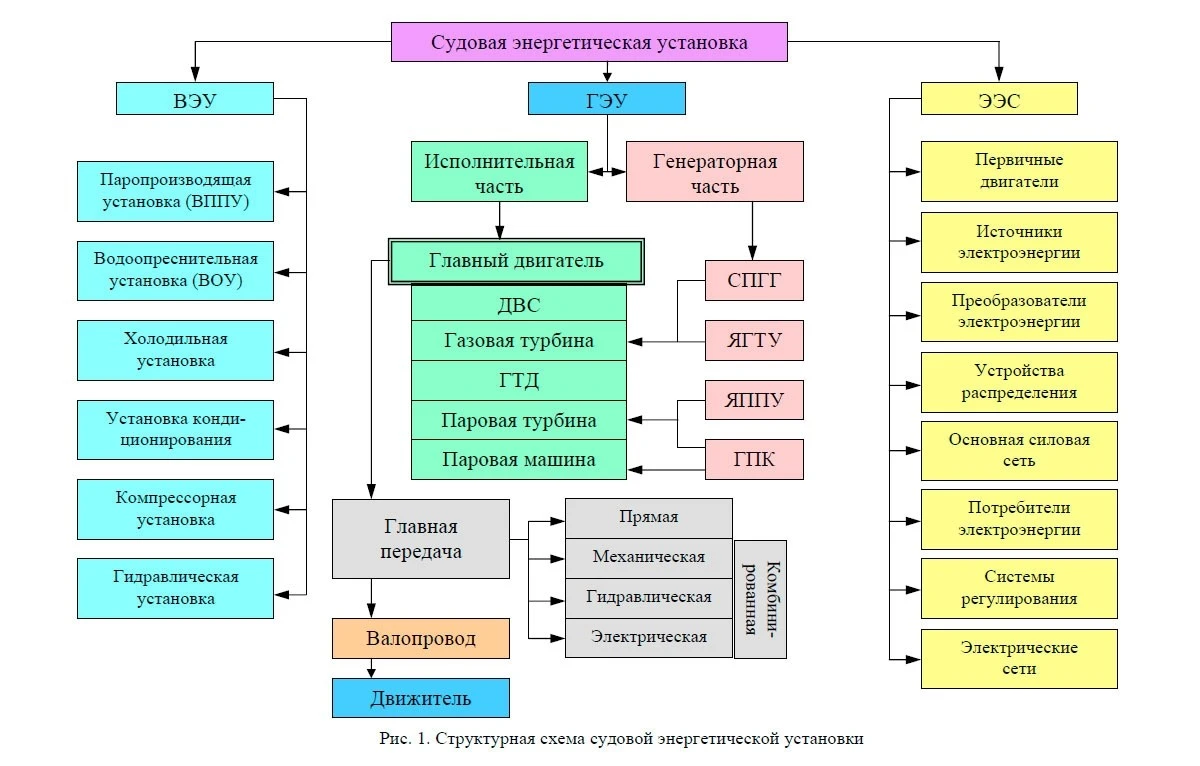

Структурная схема СЭУ

Эти системы взаимосвязаны. Например, часть энергии от ГЭУ уходит на питание генераторов ЭЭС, а ВЭУ может использовать те же топливные баки, что и ГЭУ. Вместе они создают единую экосистему, где сбой в одном звене может парализовать весь корабль.

Судовая энергетическая установка — это не просто набор машин, а основа жизнедеятельности любого плавающего транспортного средства. Понимание её работы даёт представление о следующем:

почему контейнеровоз может пересечь океан за две недели;

как атомный ледокол прокладывает путь сквозь арктические льды;

почему круизный лайнер остаётся комфортным даже посреди шторма.

Что же ждёт СЭУ в будущем? Тенденции указывают вот на что:

Рост популярности гибридных систем. Комбинации дизельных двигателей, аккумуляторов и возобновляемых источников энергии позволят сократить выбросы углекислого газа в окружающую среду.

Развитие водородных технологий. Водород может стать альтернативой традиционному топливу, обеспечивая высокую мощность без вредных выхлопов.

Усовершенствование ядерных установок. Миниатюрные реакторы нового поколения сделают атомные корабли ещё более безопасными и эффективными.

Интеграцию с системами искусственного интеллекта. Системы автоматического управления СЭУ будут оптимизировать расход топлива, предсказывать поломки и адаптировать работу под условия моря.

Таким образом, СЭУ остаётся не только технической, но и философской загадкой: как превратить мёртвое топливо в живую силу, способную покорять океаны. И чем дальше развивается технология, тем больше люди восхищаются этим чудом инженерной мысли.
