Одной из самых секретных технологий агентурной связи ХХ века считалась микроточка.

В ответственных случаях, когда вопросам безопасности уделялось исключительное внимание, спецслужбы стран использовали особые технические средства и методы получения “микроскопических” фотоизображений, которые были столь малы, что, даже зная об их присутствии, их практически невозможно было обнаружить, не зная точного места расположения.





В 1839 году, после изобретения фотографического процесса английский конструктор инструментов для научных опытов Джон Дэнсер добился уменьшения фотоизображения в 160 раз. Француз Рене Дагрон пошел дальше и приспособил этот фотопроцесс для создания большого количества микрописем и доставки их голубиной почтой в Париж, осажденный в 1870 году немецкими войсками. В то время этот способ тайной связи уже считался французским военным секретом.



Эммануил Голдберг

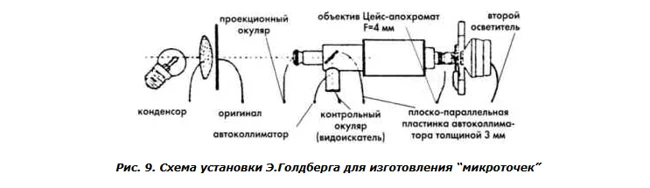

Отцом современных методов микрофотографии считают Эммануила Голдберга. Он родился в 1881 году в Москве, в семье военного хирурга и после учебы в Московском университете начал работать в Дрездене, в знаменитой фирме Carl Zeiss. В 1925 году на международном фотографическом конгрессе в Париже Голдберг демонстрирует оригинальную установку для получения микроизображений и показывает широкой аудитории процесс изготовления специального фотослоя с высоким разрешением, без чего невозможно создать микрописьмо. Эти работы Голдберга в дальнейшем и явились основой для появления многих известных методик изготовления шпионских микрописем и конструирования специальной аппаратуры для микрофотографии. Голдберг вовсе не ставил себе задачу создать портативную установку для получения шпионских микроизображений. Однако ученый показал всем классическую оптическую схему, которую спецслужбы ведущих стран мира взяли за основу для разработки своих собственных уже компактных и доступных для оперативного использования приборов.

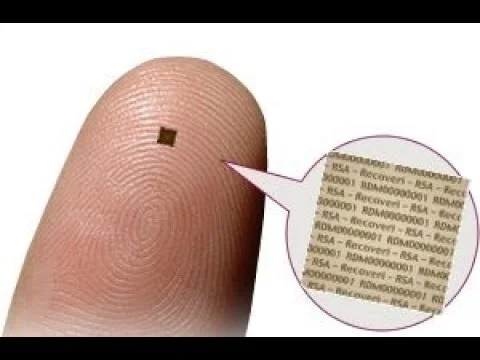

Изготовленное и показанное Голдбергом в Париже микрописьмо было похоже на обыкновенную точку в конце предложения. Отсюда и пошло название «микроточка» всех известных методов тайной связи, при которых лист текста формата А4 можно было разместить целиком на кусочке фотопленки размерами 1 х 1 мм и даже меньше.

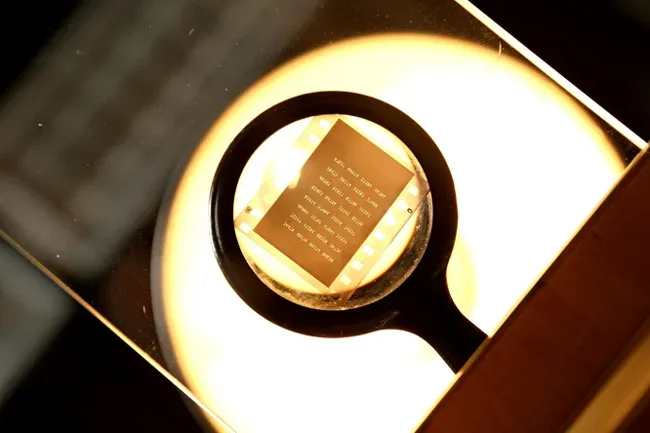

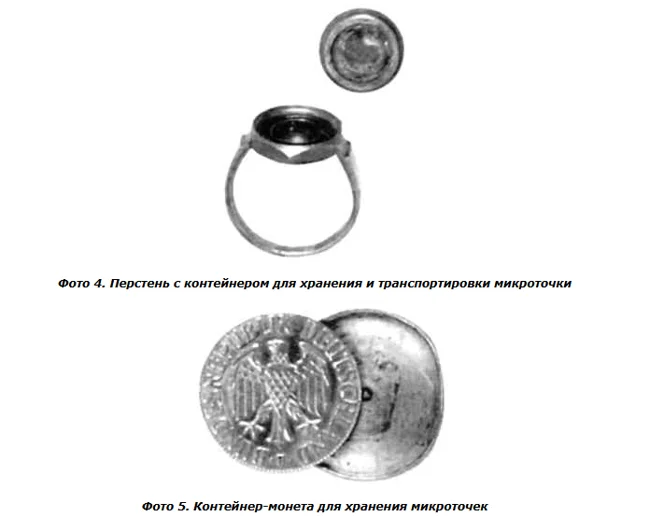

Крохотный прозрачный кусочек пленки можно спрятать куда угодно - в книги, открытки, письма, конверты, небольшие посылки и любые другие бытовые предметы.

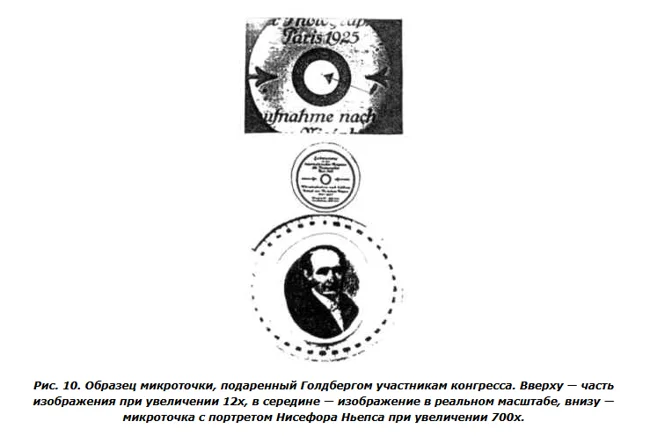

Основное значение сообщения Э.Голдберга состояло в том, что он не только подробно описал разработанный им практический способ получения микроизображений, но и продемонстрировал реальную микроточку - “mikrat”, как он ее называл, со значительно большим уменьшением оригинала, чем это удавалось сделать раньше. К тому же, каждому участнику фото-конгресса был вручен мемориальный экземпляр микроточки, изготовленной Э.Голдбергом. Он представлял собой стеклянную пластинку с портретом изобретателя фотографии Нисефора Ньепса, оправленную в изящное кожаное портмоне. Размер самого портрета не превышал 0,03 мм! Портрет был окантован кругом, разделенным на 360 секторов с пробелами по 1 микрону. В каждый сектор была вписана цифра размером 2 микрона.



В 1925 - 1937 годах по инициативе “Geheimsache” в Германии развернулись работы по усовершенствованию микроточек - высшего достижения в области микрофильмирования.

В конце 30-х годов специалисты фирмы Agfa, одного из ведущих мировых производителей фотоматериалов, разработали фотопластинки высокого разрешения HR для астрофизики и спектрографии, известные также под названием Agfa-Mikrat-Platten.

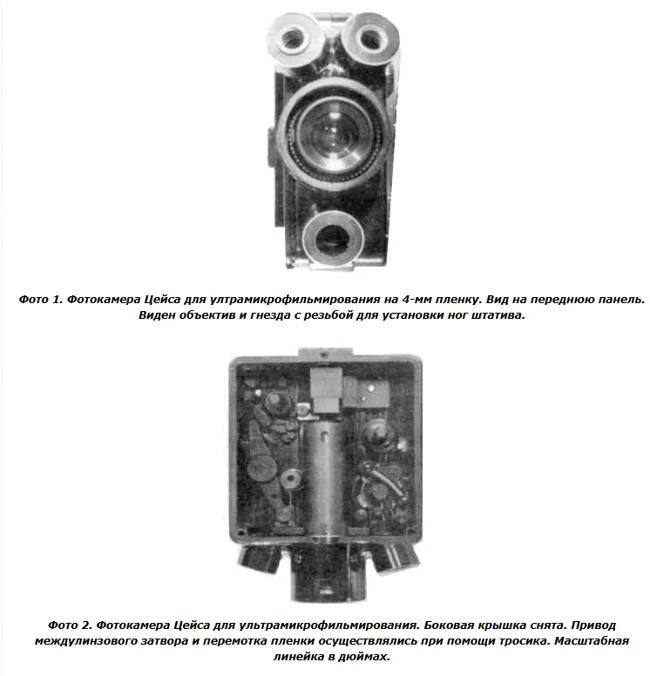

Компания Zeiss-Ikon, где директором в свое время был создатель “настоящих” микроточек Э. Голдберг, проводила работы по упрощению процесса получения микроизображений. Ею была выпущена портативная репродукционная фотокамера для изготовления ультра-микрофильмов с оригиналов формата А4. Размер изображения на пленке шириной 4 мм составлял всего 2 кв.мм.



18 ноября 1937 года выпускник Берлинской высшей технической школы Ханс Амман-Брасс, швейцарец по происхождению, получил задание абвера усовершенствовать технологию изготовления микроточек. В технической записке ставилась задача создать аппарат для изготовления микроточек с кратностью уменьшения до 1:750.

В период до и во время второй мировой войны средства микрофотографии наиболее активно использовали немецкие спецслужбы. И дело не только в том, что именно в Германии они были доведены до того совершенного состояния, когда практическое применение не вызывало трудностей у исполнителей. Немецкая разведка широко использовала микрофильмы для передачи информации.

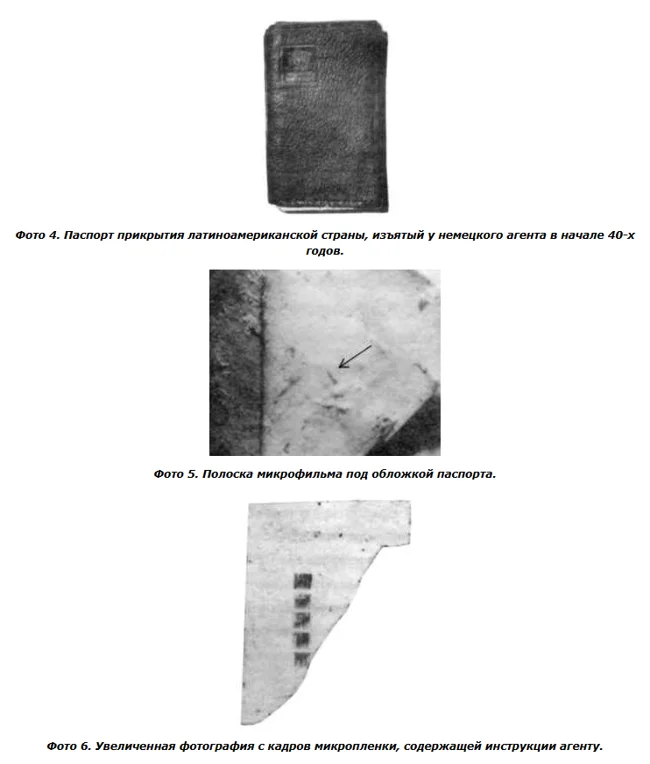

Уже после войны выяснилось, что во многих немецких посольствах в Латинской Америке были оборудованы хорошо оснащенные фотолаборатории – своеобразные фабрики микроточек. Не менее важным звеном было применение микроточек для связи Центра с агентом. Им направлялись инструкции, задания и даже личные письма. В случае отлаженного почтового канала микроточки становились исключительно надежным и дешевым способом связи.



Вторая мировая война закончилась. Бывшие союзники все в большей степени походили на врагов. По окончании второй мировой войны бывшие союзники начали настоящую охоту за немецкими технологиями. То же самое произошло и с микроточкой. Для изготовления микроточек подходит только специальная пленка HR (высокое разрешение), а так же эмульсия Липмана, её разрешающая способность может достигать 6000 линий/мм.

Говоря о микроточке, нельзя забывать, что помимо мелкозернистой эмульсии одним из непременных условий успешной работы является высококачественный объектив. Еще в 1925 году отец микроточки Э. Голдберг отмечал необходимость применения объектива от микроскопа с фокусным расстоянием 20 мм и плоским полем изображения. Подобные объективы выпускаются ведущими производителями оптических приборов Leitz, Zeiss, Nikon. Они очень дороги, к тому же, их наличие характерно только для криминалистических или кристаллографических лабораторий. Серьезной проблемой при изготовлении микроточек всегда была вибрация оборудования во время продолжительной экспозиции.





Еще одна весьма специфическая проблема возникает из основного свойства и даже достоинства микроточки – ее малозаметности и исключительно малых размеров. Микроскопический кусочек прозрачного целлофана так легко уронить и бесследно потерять! Опыт показывает, что если не знать, где точно спрятана микроточка, или уронить ее на пол, особенно покрытый ковром, найти ее практически невозможно. Может быть, поэтому микроточка использовалась в шпионской практике в исключительных случаях. В любом случае получение микроизображений с кратностью уменьшения 1:400 – это удел профессионалов из соответствующих лабораторий ведущих спецслужб.
