Добрый день уважаемые читатели. Я продолжаю проводить для вас обзоры конструкции различных радиодеталей. Сегодня к нам на обзор попал конденсатор СГМ-3.

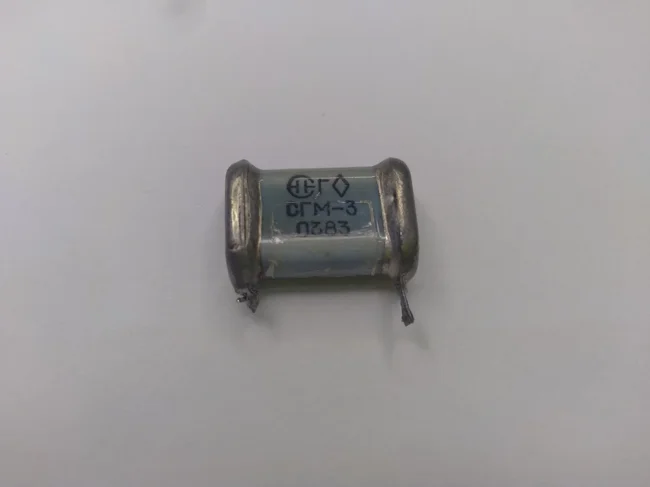

Конденсатор СГМ-3, ноги украли злые люди.

Маркировка СГМ-3 расшифровывается следующим образом. С- слюдяной, Г - герметизированный, М - малогабаритный. 3 - это номер разработки.

Давайте же скорее попробуем разобрать данный конденсатор.В первую очередь попробуем снять его выводы.

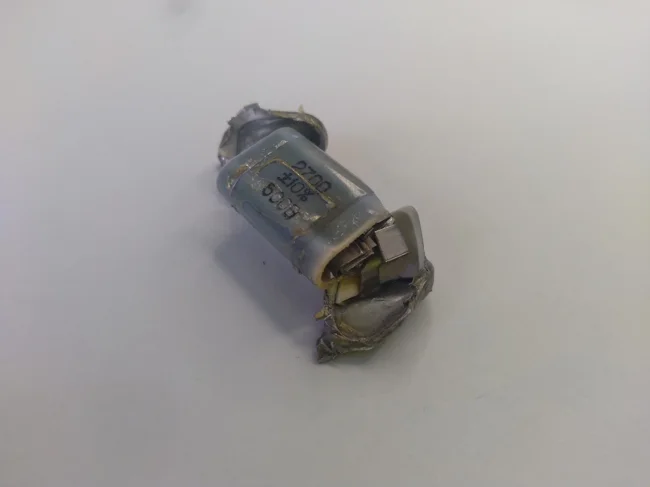

Видим что торцы выводов соединены с внутренней кассетой из пластин

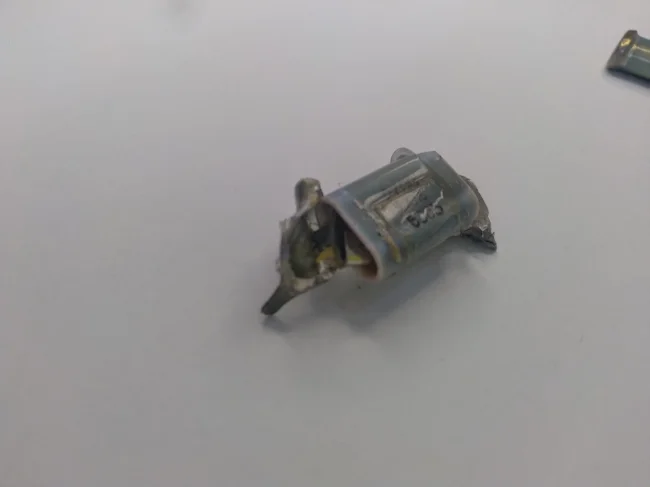

Кассета внутри закреплена за конструкции выводов

Выводы на торцах довольно мягкие и легко снимаются, правда при этом сильно деформируются.

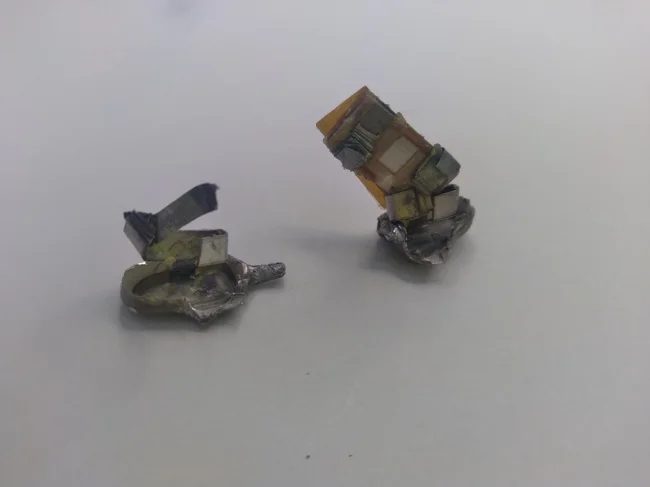

Снял выводы конденсатора. Вместе с одним из выводов вышла кассета пластин

При снятии выводов конденсатора, вместе с одним из выводов из керамического корпуса конденсатора вышла кассета слюдяных пластин, которая закреплена за конструкции выводов.

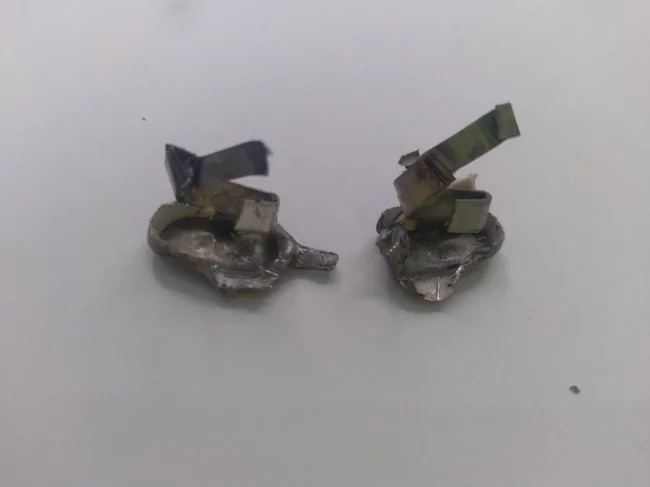

Вот так выглядят отсоединенные выводы

На фото выше приведены выводы отсоединенные от корпуса конденсатора и кассеты слюдяных пластин.

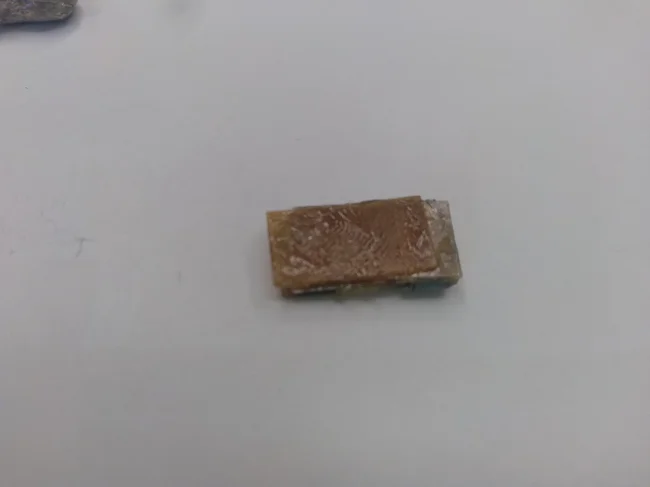

Кассета слюдяных пластин вид с одной стороны

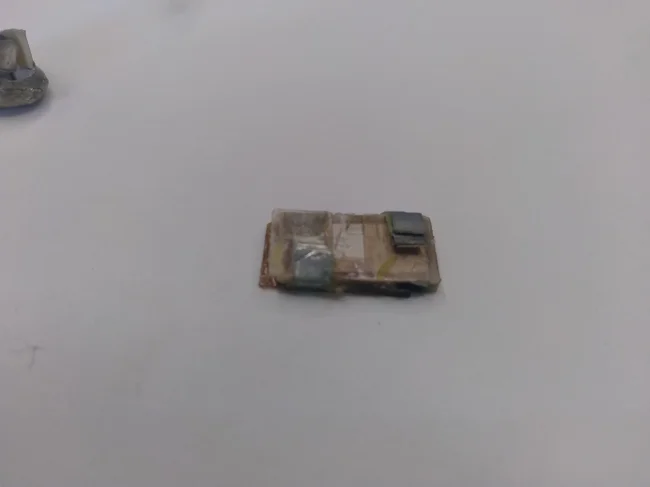

Кассета слюдяных пластин вид с другой стороны

Давайте теперь подробнее рассмотрим кассету из слюдяных пластин. Она представляет из себя стопку пластинок из слюды. Данные пластинки выступают в качестве диэлектрика в данном конденсаторе. На каждой из пластинок имеется по две полоски фольги, данные полоски выступают в качестве обкладок нашего конденсатора. Все эти слюдяные пластины с полосками фольги собраны в стопку для набора емкости конденсатора. Все это величество обильно сдобрено маслом, в моем случае масло было без запаха.

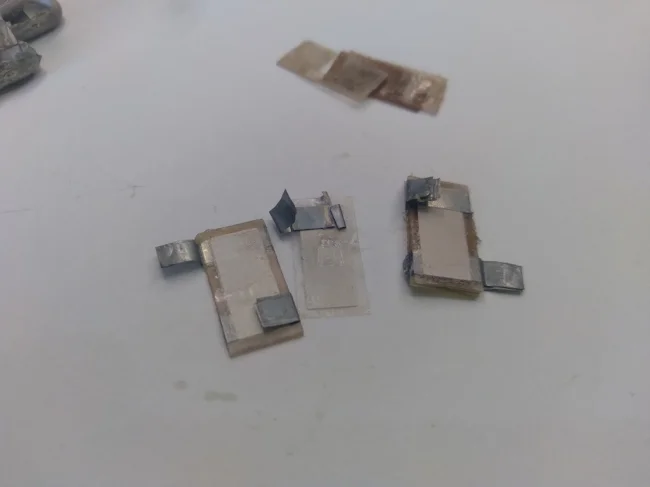

Разобрал стопку слюдяных пластин

Вот такая незамысловатая конструкция у конденсатора СГМ-3, по своей логике она чем то напоминает конструкцию бумажного конденсатора КБГ-И о котором мы говорили с Вами ранее на этом канале.
